Spessimetro a ultrasuoni Dakota ZX6-DL – misura attraverso la vernice e datalogger

Spessimetro a ultrasuoni Dakota NDT al vertice della serie ZX: unisce la misura impulso-eco alla modalità multi-eco attraverso la vernice, che elimina l'errore dei rivestimenti epossidici senza rimuoverli. Trasduttori a doppio elemento da 1 a 10 MHz, memoria da 10.000 letture e USB-C.

Caratteristiche principali

• Doppia modalità: Pulse-Echo (difetti) ed Echo-Echo thru- paint (misura attraverso rivestimenti epossidici)
• Guadagno regolabile 40 – 52 dB e Time Dependent Gain automatico
• Datalogger 32 Mbit: 10.000 letture, esportazione .csv via USB-C
• Azzeramento manuale o automatico; frequenza e diametro sonda selezionabili
• High Speed Scan 100 Hz, modalità differenziale e allarme min/max
• Misura di velocità VX per prove di nodularità
• Modulo opzionale RS232 o Bluetooth®; garanzia limitata 5 anni

Descrizione

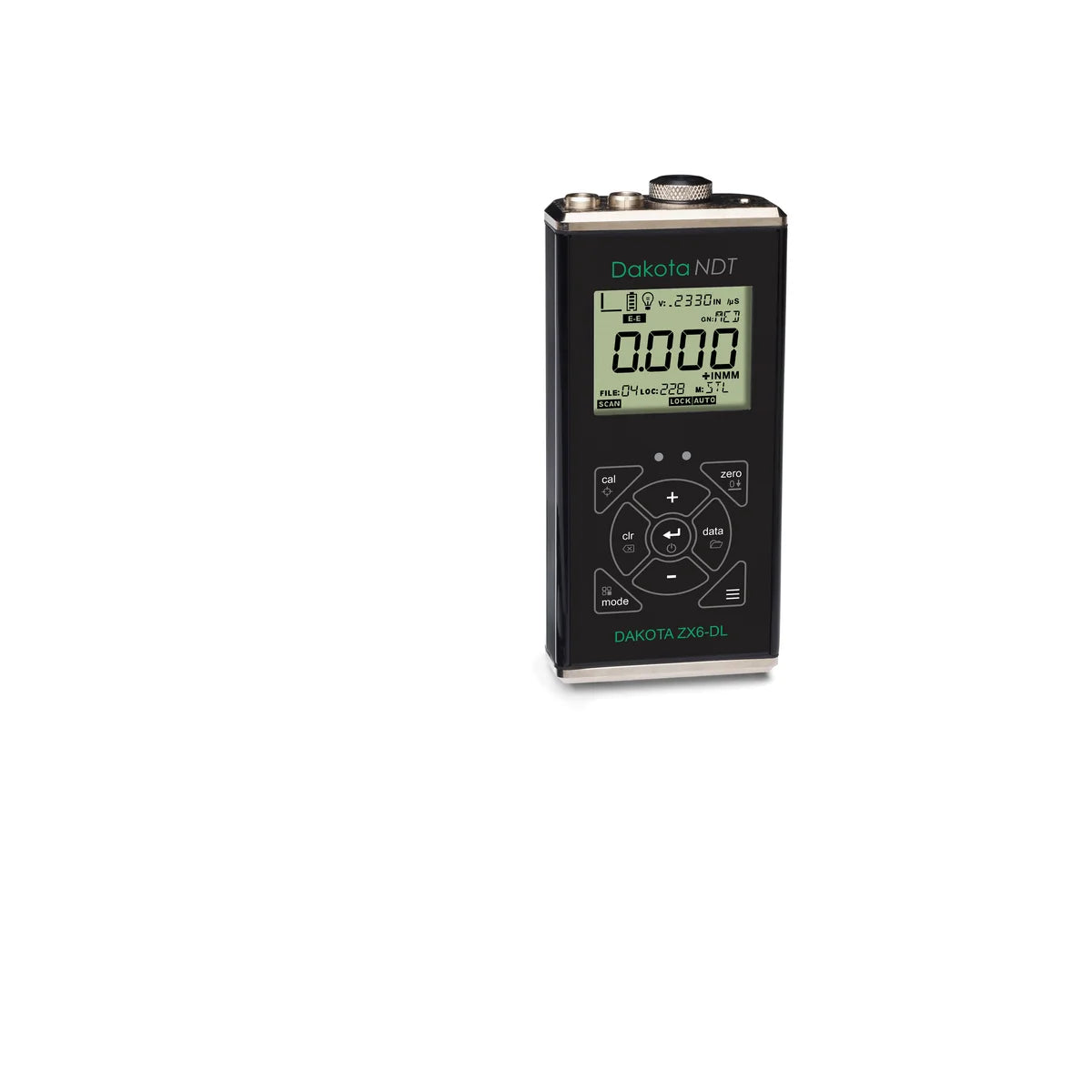

Lo ZX6-DL è il modello di punta della serie ZX di spessimetri a ultrasuoni di Dakota NDT (gruppo Elcometer). Combina la modalità impulso-eco (rilevamento difetti) con una modalità multi-eco attraverso la vernice, per misurare materiali con rivestimenti a base epossidica eliminando l'errore dovuto al rivestimento senza doverlo rimuovere. Sostituisce il precedente ZX-6DL.

L'elettronica si basa su una temporizzazione FPGA a 120 MHz e su un generatore di impulsi a onda quadra da 150 V. Guadagno regolabile da 40 a 52 dB in passi da 3 dB (molto basso, basso, medio, alto, molto alto) e guadagno automatico a compensazione temporale (TDG) in entrambe le modalità; zero manuale o automatico. Trasduttori a doppio elemento (trasmissione e ricezione) da 1 a 10 MHz.

Campi di misura: - Impulso-eco (P-E): da 0,63 a 914,4 mm. - Eco-eco (E-E): metallo di base da 0,100 a 6,00 pollici; rivestimento da 0,0254 a 1,905 mm. I campi effettivi dipendono da materiale e trasduttore. Risoluzione 0,01 mm (0,001 pollici), unità metriche e anglosassoni. Campo di velocità del suono da 305 a 18.542 m/s, frequenza di ripetizione 200 Hz, aggiornamento del display 10 Hz.

Display LCD a 4,5 cifre alte 12,7 mm, barra di stabilità della lettura, retroilluminazione regolabile (spenta, accesa, automatica; tre livelli di luminosità). Tastiera a membrana sigillata a nove tasti, resistente ad acqua e prodotti petroliferi. Corpo in alluminio estruso con tappi in alluminio nichelato a tenuta.

Memoria flash da 32 megabit: 40 file da 250 letture, per 10.000 letture, scaricabili come file CSV tramite USB-C senza software dedicato; cavo USB fornito. Moduli opzionali RS232 o Bluetooth.

Alimentazione con due pile AA (alcaline da 1,5 V, NiCd da 1,2 V o al litio da 1,5 V): circa 35 ore con alcaline e 23 ore con NiCd; spegnimento automatico dopo 5 minuti; alimentazione da rete via USB-C.

Dimensioni 63,5 x 131,3 x 31,5 mm, peso 11 once (circa 310 g) con le pile, temperatura di esercizio da -30 a 75 °C. Connettori LEMO a sgancio rapido con blocco. Taratura di fabbrica riferibile NIST e MIL-STD-45662A. Garanzia limitata di 5 anni.

Applicazioni tipiche

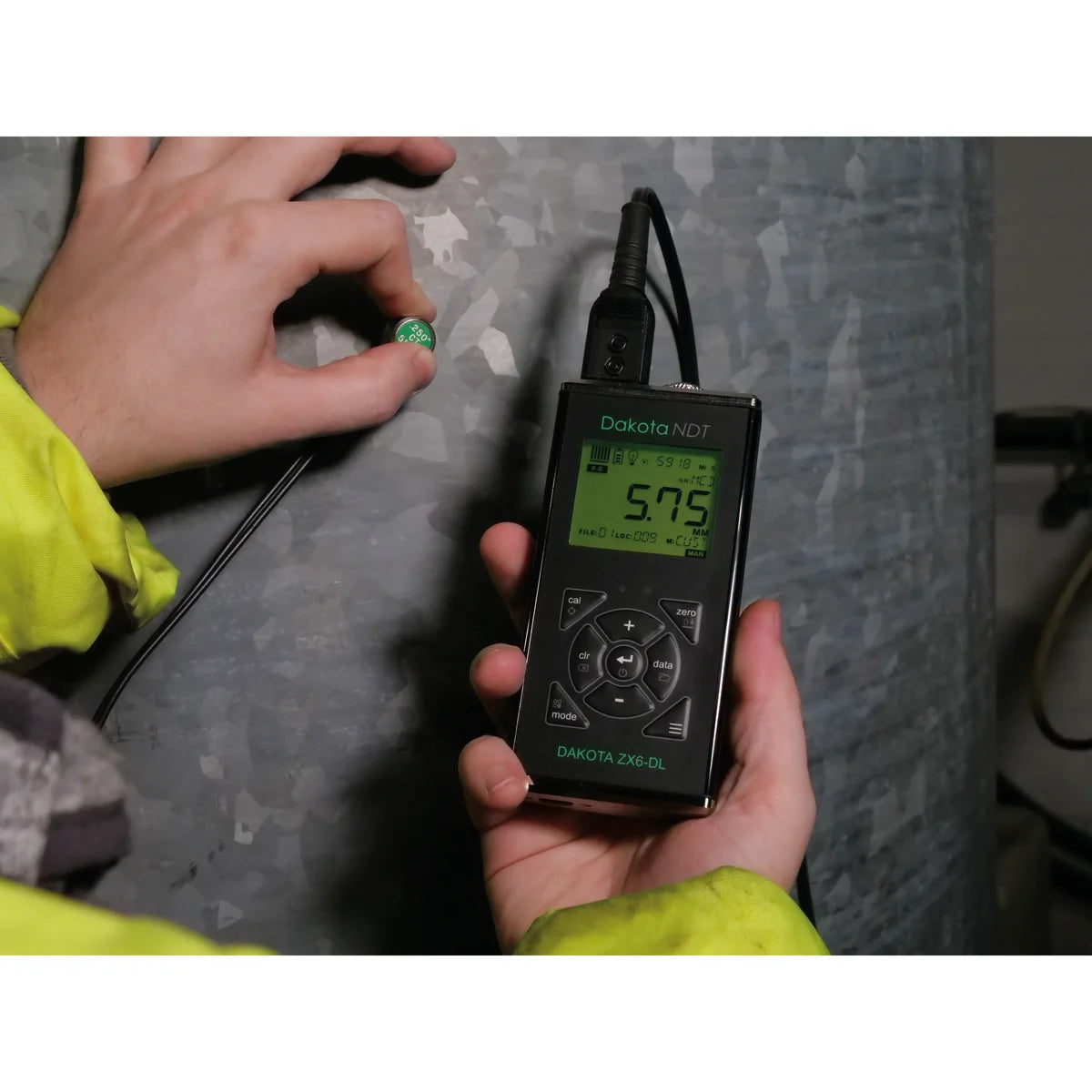

• Misura dello spessore su materiali con rivestimenti epossidici, senza rimuoverli (eco-eco)

Dati tecnici

Dotazione

Strumento ZX6-DL · Accoppiante ultrasuoni · Manuale · Valigetta di trasporto in plastica · Certificato di calibrazione · Batterie AA · Cavo di trasferimento dati USB (nessun software richiesto per il .csv) · Sonda: NON inclusa – da scegliere e ordinare a parte tra quelle elencate in questa scheda. dakotandt.com "ZX Series".

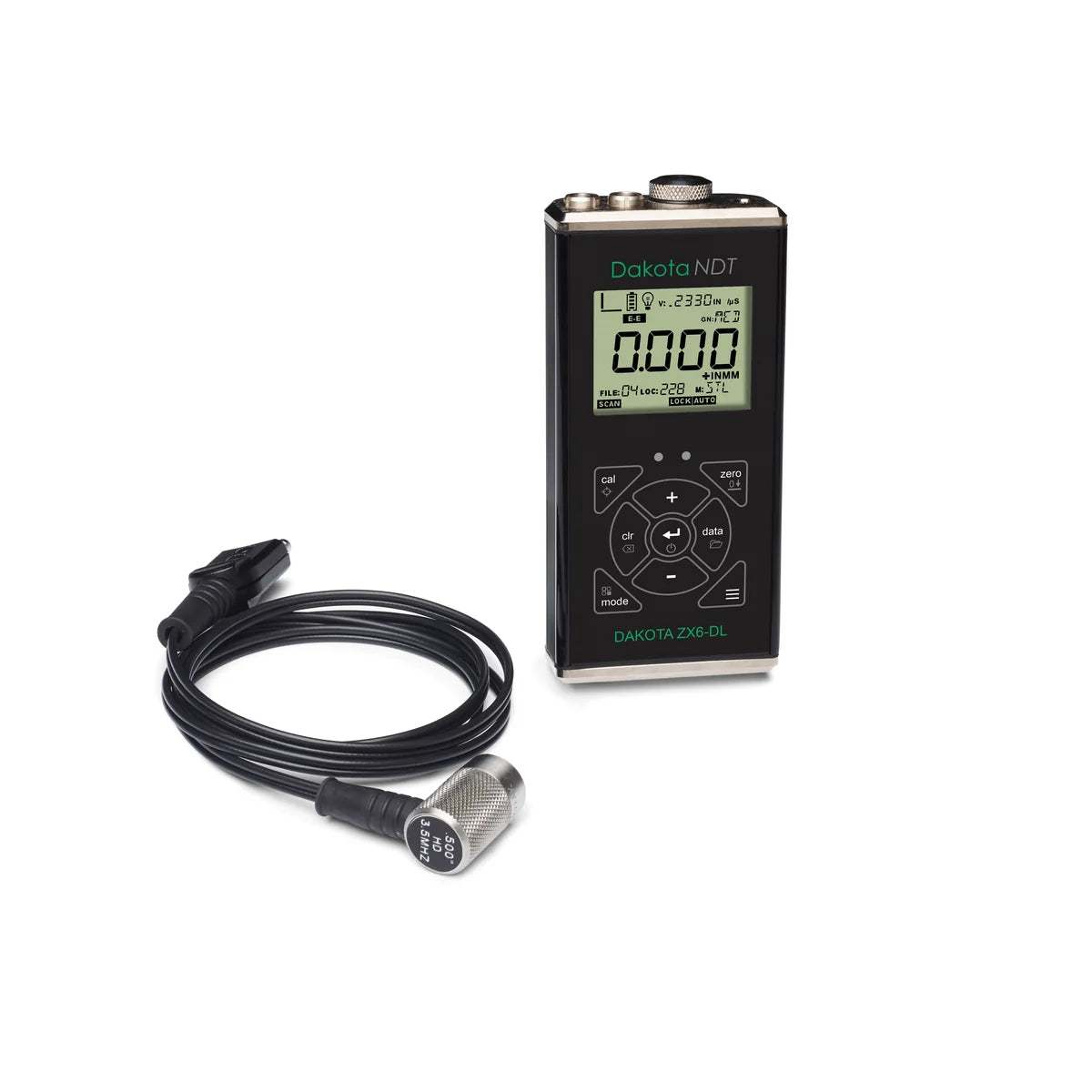

Sonde compatibili

• T-104-0000 – Sonda doppio elemento Standard, 1 MHz, Ø 1/2", connettore Potted, uscita laterale
• T-102-1000 – Sonda doppio elemento Standard, 2.25 MHz, Ø 1/4", connettore Potted, uscita laterale
• T-104-1000 – Sonda doppio elemento Standard, 2.25 MHz, Ø 1/2", connettore Potted, uscita laterale
• T-101-2000 – Sonda doppio elemento Standard, 5 MHz, Ø 3/16", connettore Potted, uscita laterale
• T-102-2000 – Sonda doppio elemento Standard, 5 MHz, Ø 1/4", connettore Potted, uscita laterale
• T-104-2000 – Sonda doppio elemento Standard, 5 MHz, Ø 1/2", connettore Potted, uscita laterale
• T-101-3700 – Sonda doppio elemento Hi-Damped (Echo-Echo / thru-paint), 7.5 MHz, Ø 3/16", connettore Potted, uscita laterale
• T-101-4000 – Sonda doppio elemento Standard, 10 MHz, Ø 3/16", connettore Potted, uscita laterale
• T-102-4000 – Sonda doppio elemento Standard, 10 MHz, Ø 1/4", connettore Potted, uscita laterale
• T-102-3300 – Sonda doppio elemento Extra Resolution (spessori sottili), 7.5 MHz, Ø 1/4", connettore Potted, uscita laterale
• T-101-2700 – Sonda doppio elemento Hi-Damped (Echo-Echo / thru-paint), 5 MHz, Ø 3/16", connettore Potted, uscita laterale
• T-102-2700 – Sonda doppio elemento Hi-Damped (Echo-Echo / thru-paint), 5 MHz, Ø 1/4", connettore Potted, uscita laterale
• T-104-2700 – Sonda doppio elemento Hi-Damped (Echo-Echo / thru-paint), 5 MHz, Ø 1/2", connettore Potted, uscita laterale

Accoppiante compatibili

• GEL-ACC-STD – Gel accoppiante giallo antiruggine, conforme RCCM. Range di temperatura standard 0 / 80 °C. Confezione 500 ml
• GEL-ACC-EXT – Gel accoppiante blu anticorrosione, conforme RCCM. Range di temperatura esteso -20 / 120 °C. Confezione 500 ml
• PST-ACC-MHT – Pasta speciale per accoppiamento ultrasonico media temperatura -30 / +300 °C. Non infiammabile e non produce fumi. Conforme RCCM. Confezione 170 g
• PST-ACC-UHT – Pasta speciale per accoppiamento ultrasonico altissima temperatura +100 / 520 °C. Non infiammabile e non produce fumi. Conforme RCCM. Confezione 200 g

Blocchi di calibrazione compatibili

• X-000-0001 – Blocco di calibrazione a 5 gradini 0,1"–0,5", acciaio 4340
• X-000-0002 – Blocco di calibrazione a 4 gradini 0,25"–1,0", acciaio 4340
• X-000-0022 – Blocco di calibrazione a 5 gradini 2,5–12,5 mm, acciaio 1018
• X-000-0021 – Blocco di calibrazione a 4 gradini 6,25–25 mm, acciaio 1018
• X-000-0005 – Custodia per blocco di calibrazione

Accessori / ricambi compatibili

• F-302-0001 – Custodia strumento in nylon (serie ZX e PZX)
• A-302-6002 – Custodia strumento in gomma (serie ZX e PZX)
• A-302-6003 – Valigetta di trasporto in plastica (serie ZX e PZX)
• N-003-0330 – Cavo dati USB-C / USB-A 0,9 m (strumenti V2.0)

Le sonde non sono incluse nello strumento e vanno ordinate a parte.

Prezzo e disponibilità

Gli strumenti Dakota NDT vengono proposti con configurazione (strumento + sonda + accessori) definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando materiale, spessori e condizioni di misura.
