Spessimetro a ultrasuoni Dakota ZX3 – spessore e corrosione, sonde a doppio elemento
Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.
Accessories available
Informazioni di prodotto e di utilizzo
Spessimetro a ultrasuoni Dakota NDT della serie ZX per la misura di spessore e corrosione in impulso-eco con trasduttori a doppio elemento da 1 a 10 MHz. Guadagno regolabile, zero manuale o automatico, campo da 0,63 a 914,4 mm con risoluzione 0,01 mm.
Caratteristiche principali
- Pulse-Echo con sonde doppio elemento 1 – 10 MHz
- Guadagno regolabile 40 – 52 dB in 5 livelli
- Azzeramento sonda manuale o automatico
- Diametro sonda selezionabile per migliorare la linearità
- High Speed Scan: mostra la lettura minima rilevata durante la scansione (100 Hz)
- Temporizzazione FPGA 120 MHz e pulser 150 V
- Garanzia limitata 5 anni
Descrizione

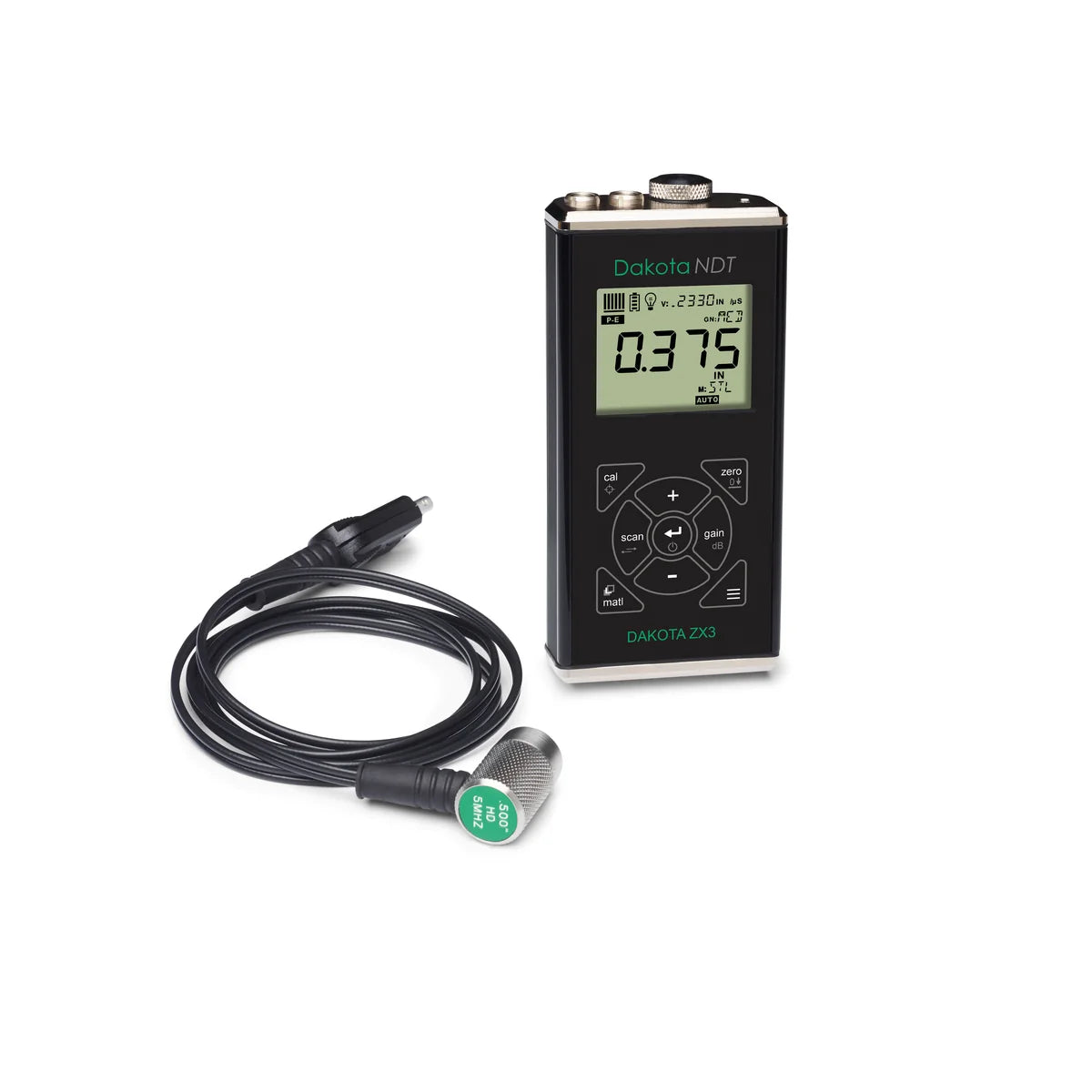

Lo ZX3 fa parte della serie ZX di spessimetri a ultrasuoni di Dakota NDT (gruppo Elcometer), progettata per resistere alle condizioni industriali più gravose. Misura in impulso-eco con trasduttori a doppio elemento (trasmissione e ricezione) da 1 a 10 MHz e sostituisce il precedente ZX-3.
L'elettronica si basa su una temporizzazione FPGA a 120 MHz e su un generatore di impulsi a onda quadra da 150 V. Il guadagno è regolabile da 40 a 52 dB in passi da 3 dB (molto basso, basso, medio, alto, molto alto); lo zero può essere manuale o automatico; il diametro della sonda è selezionabile per migliorare la linearità. Scansione rapida a 100 Hz con visualizzazione della lettura minima.
Campo di misura da 0,63 a 914,4 mm, in funzione del materiale e del trasduttore. Risoluzione 0,01 mm (0,001 pollici), unità metriche e anglosassoni. Campo di velocità del suono da 305 a 18.542 m/s, frequenza di ripetizione 200 Hz, aggiornamento del display 10 Hz.

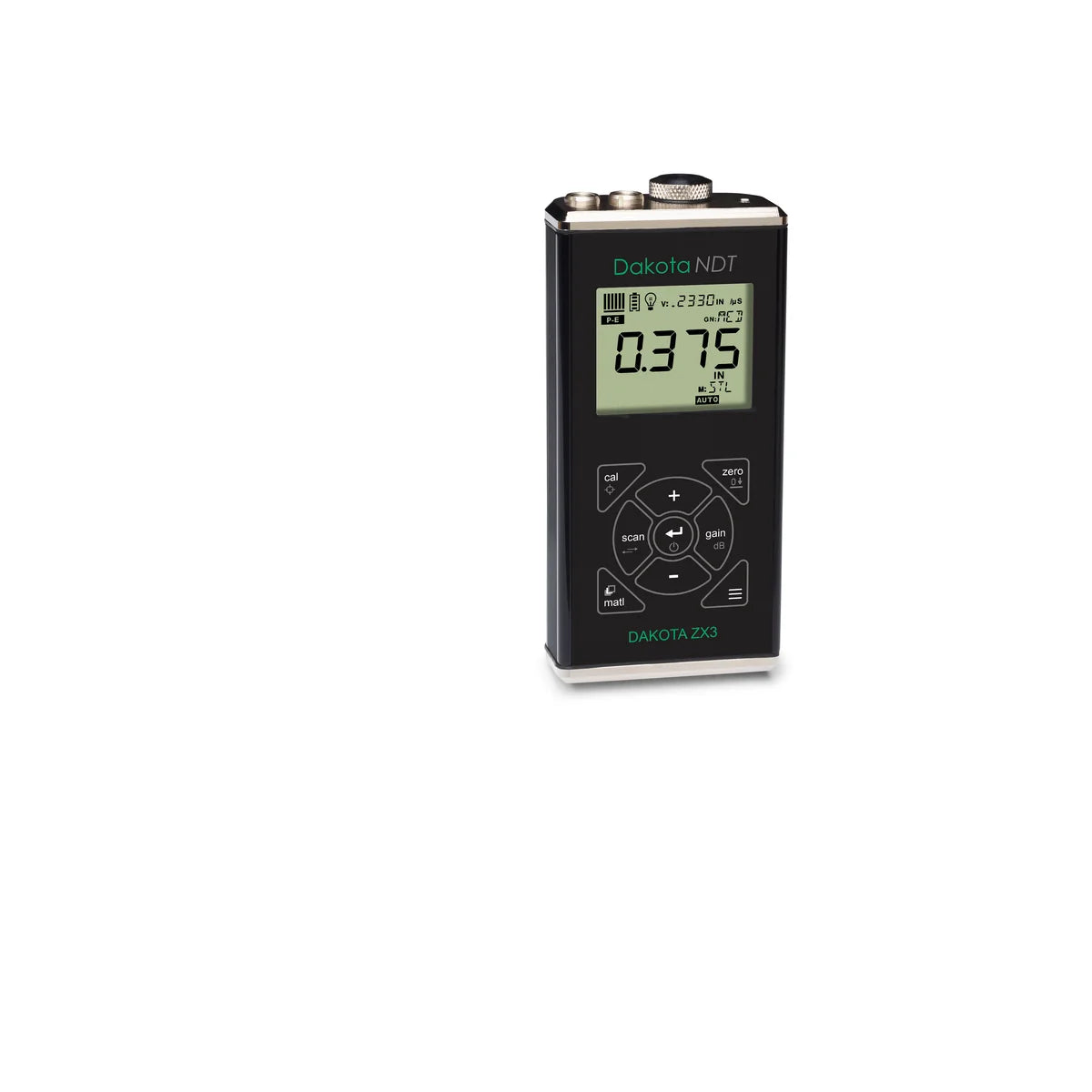

Display LCD a 4,5 cifre alte 12,7 mm, barra di stabilità della lettura, retroilluminazione regolabile (spenta, accesa, automatica; tre livelli di luminosità). Tastiera a membrana sigillata, resistente ad acqua e prodotti petroliferi. Corpo in alluminio estruso con tappi in alluminio nichelato a tenuta.
Alimentazione con due pile AA (alcaline da 1,5 V, NiCd da 1,2 V o al litio da 1,5 V): circa 45 ore con alcaline e 23 ore con NiCd; indicatore di batteria scarica e spegnimento automatico dopo 5 minuti di inattività.
Dimensioni 63,5 x 131,3 x 31,5 mm, peso 11 once (circa 310 g) con le pile, temperatura di esercizio da -30 a 75 °C. Connettori LEMO a sgancio rapido con blocco. Taratura di fabbrica riferibile NIST e MIL-STD-45662A. Prodotto negli USA, garanzia limitata di 5 anni.

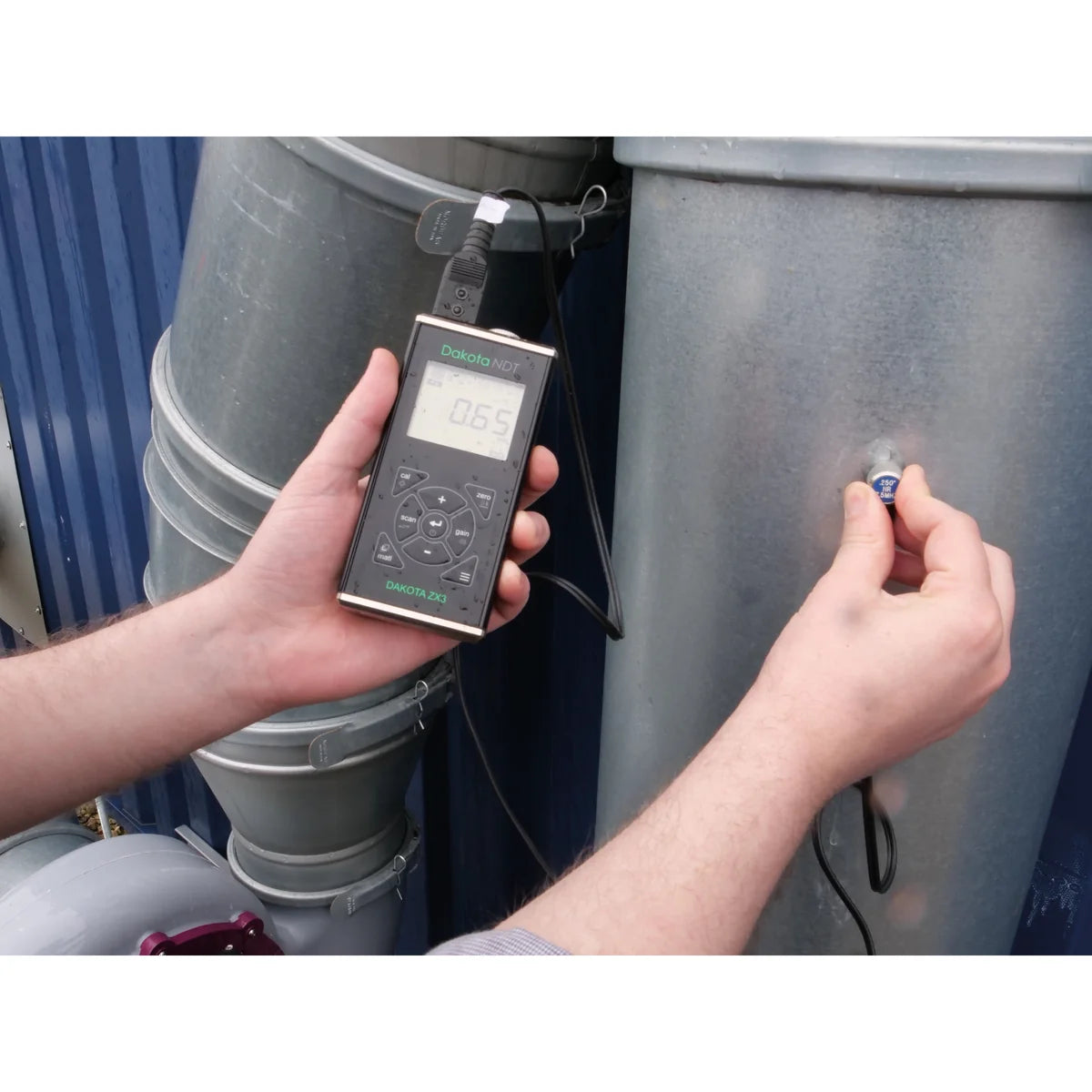

Applicazioni tipiche
- Misura della corrosione e della vaiolatura (pitting)
- Spessore di tubi e tubazioni
- Spessore di pareti di serbatoi
- Controllo dello spessore di caldaie
- Misura dello spessore del vetro
Dati tecnici
| Modalità di misura | Pulse-Echo (P-E) |
| Campo di misura | 0,63 – 914,4 mm (0.025 – 36.00") – dipende da materiale e sonda |
| Risoluzione | 0,01 mm (0.001") |
| Campo velocità | 305 – 18.542 m/s (0.0120 – 0.7300 in/µs); velocità preimpostate selezionabili |
| Guadagno | 40 – 52 dB in passi di 3 dB (vlow, low, med, high, vhi) |
| Sonde | Doppio elemento, 1 – 10 MHz; connettori LEMO a sgancio rapido con bloccaggio; cavo 4 ft |
| Elettronica | Temporizzazione FPGA 120 MHz; pulser onda quadra 150 V; PRF 200 Hz |
| Display | LCD 7 segmenti 4,5 cifre, altezza cifre 0,5"; retroilluminazione on/off/auto, luminosità Lo/Med/Hi; barra di stabilità; aggiornamento 10 Hz |
| Unità | mm o pollici |
| Alimentazione | 2 batterie AA (alcaline 1,5 V, NiCad 1,2 V o litio 1,5 V) |
| Autonomia | circa 45 h alcaline / 23 h NiCad; spegnimento automatico dopo 5 min di inattività |
| Temperatura di esercizio | -30 – +75 °C (-22 – 167 °F) |
| Custodia | Alluminio estruso con tappi in alluminio nichelato (sigillati); tastiera a membrana sigillata, 9 tasti |
| Dimensioni / peso | 63,5 × 131,3 × 31,5 mm; 11 oz (312 g) con batterie |
| Certificazione / garanzia | Calibrazione tracciabile NIST e MIL-STD-45662A; garanzia limitata 5 anni |
| Codice prodotto | Z-302-0000 |
Dotazione
Strumento ZX3 · Accoppiante ultrasuoni · Manuale · Valigetta di trasporto in plastica · Certificato di calibrazione · Batterie AA · Sonda: NON inclusa – da scegliere e ordinare a parte tra quelle elencate in questa scheda.
Sonde compatibili
- T-104-0000 – Sonda doppio elemento Standard, 1 MHz, Ø 1/2", connettore Potted, uscita laterale
- T-102-1000 – Sonda doppio elemento Standard, 2.25 MHz, Ø 1/4", connettore Potted, uscita laterale
- T-104-1000 – Sonda doppio elemento Standard, 2.25 MHz, Ø 1/2", connettore Potted, uscita laterale
- T-101-2000 – Sonda doppio elemento Standard, 5 MHz, Ø 3/16", connettore Potted, uscita laterale
- T-102-2000 – Sonda doppio elemento Standard, 5 MHz, Ø 1/4", connettore Potted, uscita laterale
- T-104-2000 – Sonda doppio elemento Standard, 5 MHz, Ø 1/2", connettore Potted, uscita laterale
- T-101-3700 – Sonda doppio elemento Hi-Damped (Echo-Echo / thru-paint), 7.5 MHz, Ø 3/16", connettore Potted, uscita laterale
- T-101-4000 – Sonda doppio elemento Standard, 10 MHz, Ø 3/16", connettore Potted, uscita laterale
- T-102-4000 – Sonda doppio elemento Standard, 10 MHz, Ø 1/4", connettore Potted, uscita laterale
- T-102-3300 – Sonda doppio elemento Extra Resolution (spessori sottili), 7.5 MHz, Ø 1/4", connettore Potted, uscita laterale
Accoppiante compatibili
- GEL-ACC-STD – Gel accoppiante giallo antiruggine, conforme RCCM. Range di temperatura standard 0 / 80 °C. Confezione 500 ml
- GEL-ACC-EXT – Gel accoppiante blu anticorrosione, conforme RCCM. Range di temperatura esteso -20 / 120 °C. Confezione 500 ml
- PST-ACC-UHT – Pasta speciale per accoppiamento ultrasonico altissima temperatura +100 / 520 °C. Non infiammabile e non produce fumi. Conforme RCCM. Confezione 200 g
Blocchi di calibrazione compatibili
- X-000-0001 – Blocco di calibrazione a 5 gradini 0,1"–0,5", acciaio 4340
- X-000-0002 – Blocco di calibrazione a 4 gradini 0,25"–1,0", acciaio 4340
- X-000-0022 – Blocco di calibrazione a 5 gradini 2,5–12,5 mm, acciaio 1018
- X-000-0021 – Blocco di calibrazione a 4 gradini 6,25–25 mm, acciaio 1018
- X-000-0005 – Custodia per blocco di calibrazione
Accessori / ricambi compatibili
- F-302-0001 – Custodia strumento in nylon (serie ZX e PZX)
- A-302-6002 – Custodia strumento in gomma (serie ZX e PZX)
- A-302-6003 – Valigetta di trasporto in plastica (serie ZX e PZX)
- N-003-0330 – Cavo dati USB-C / USB-A 0,9 m (strumenti V2.0)
- F-000-7001 – Portasonda a campana caricato a molla (V-Block) – sonde doppio elemento, ispezione tubi
Le sonde non sono incluse nello strumento e vanno ordinate a parte.
Prezzo e disponibilità
Gli strumenti Dakota NDT vengono proposti con configurazione (strumento + sonda + accessori) definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando materiale, spessori e condizioni di misura.
Aiuto nella scelta: quando scegliere lo ZX3
Lo ZX3 è lo spessimetro Dakota per la misura di spessore e corrosione su metalli: tubazioni, serbatoi, caldaie, scafi, strutture. Lavora in pulse-echo con sonde a doppio elemento da 1 a 10 MHz, quindi può essere adattato al materiale e allo spessore scegliendo la sonda; il campo arriva a oltre 900 mm.
Sceglietelo se Vi serve uno strumento robusto (corpo in alluminio, tastiera sigillata, da -30 a +75 °C), semplice, con guadagno regolabile e scansione rapida per trovare il punto di spessore minimo.
Valutate un altro modello se: Vi basta un campo fino a 200 mm e un prezzo di ingresso (ZX1); dovete misurare attraverso la vernice o registrare le letture con datalogger (ZX6-DL); dovete misurare contemporaneamente materiale e rivestimento (CMX1-DL); lavorate su spessori sottili o plastiche con risoluzione 0,001 mm (PZX1-DL, PMX2-DL).
Attenzione: la sonda non è inclusa e va scelta in base all'applicazione. Contattateci: il nostro supporto tecnico Vi indica strumento e sonda adatti alla Vostra applicazione.
Integrazione e programmazione
Lo ZX3 è uno strumento a lettura diretta, senza memoria dati e senza uscite verso PC: si collega la sonda, si imposta la velocità del suono del materiale (o si sceglie una delle velocità preimpostate), si esegue lo zero e si legge lo spessore sul display. Nessuna programmazione necessaria.
Impostazioni disponibili dalla tastiera: guadagno in 5 livelli, zero manuale o automatico, diametro della sonda (per migliorare la linearità), unità mm/pollici, retroilluminazione, modalità High Speed Scan che mostra la lettura minima rilevata durante la scansione a 100 Hz.
Se dovete registrare le misure e scaricarle su PC per i rapporti di ispezione, la scelta corretta è il modello con datalogger ZX6-DL. Per l'integrazione in procedure di ispezione o in piani di controllo il nostro team tecnico è a disposizione.
Calibrazione e riparazione
Lo ZX3 viene fornito con certificato di calibrazione di fabbrica, riferibile NIST e MIL-STD-45662A. In campo la verifica si esegue sui blocchi di calibrazione a gradini (2,5-12,5 mm o 6,25-25 mm): si imposta la velocità del materiale e si controlla la lettura sui gradini noti; lo zero della sonda si rifà con la funzione automatica o manuale.
Per mantenere la qualità del segnale usate sempre un accoppiante per ultrasuoni (versione alte temperature per superfici calde) e sostituite la sonda quando la superficie di contatto è usurata.
Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato, la verifica periodica e le riparazioni in collaborazione con Dakota NDT. Contattateci indicando modello e numero di serie.
