Spessimetro a ultrasuoni Dakota ZX1 – misura di spessore a velocità fissa, sonde a doppio elemento

Spessimetro a ultrasuoni Dakota NDT di base a velocità fissa, che non richiede formazione specifica: la taratura si fa scegliendo la velocità nota del materiale. Misura in impulso-eco con trasduttori a doppio elemento da 1 a 10 MHz, da 0,63 a 914,4 mm con risoluzione 0,01 mm.

Caratteristiche principali

• Facile da usare: calibrazione a velocità fissa selezionando la velocità nota del materiale
• Misura Pulse-Echo con sonde doppio elemento 1 – 10 MHz
• Temporizzazione FPGA 120 MHz e pulser a onda quadra 150 V
• Display LCD custom per basse temperature (-30 °C)
• Velocità del materiale regolabile
• Correzione automatica V-path (doppio percorso)
• Garanzia limitata 5 anni

Descrizione

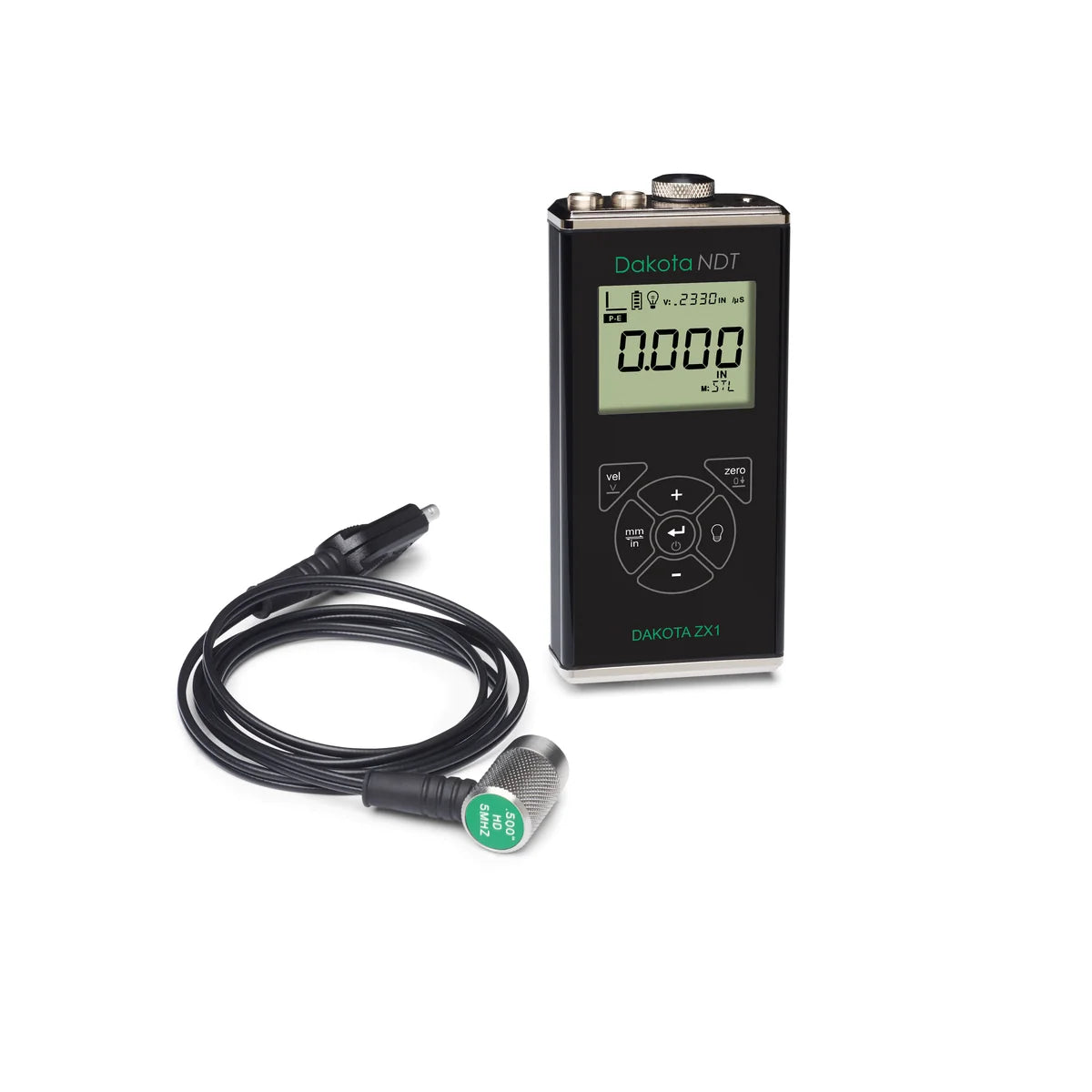

Lo ZX1 è lo spessimetro a ultrasuoni di base a velocità fissa di Dakota NDT (gruppo Elcometer): non richiede una formazione specifica e la taratura si esegue semplicemente selezionando una velocità del suono nota del materiale. È progettato per resistere alle condizioni industriali più gravose e sostituisce il precedente modello ZX-1.

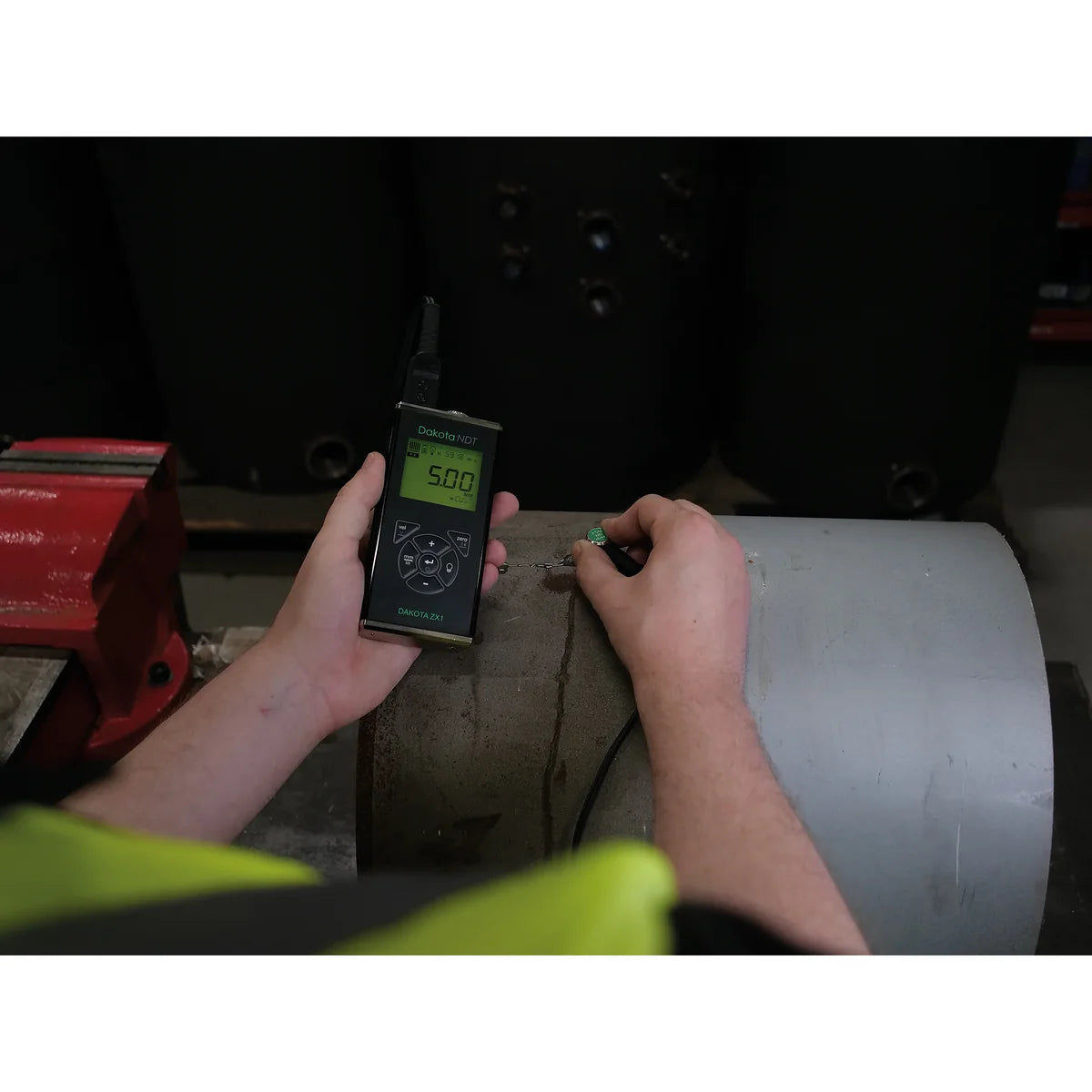

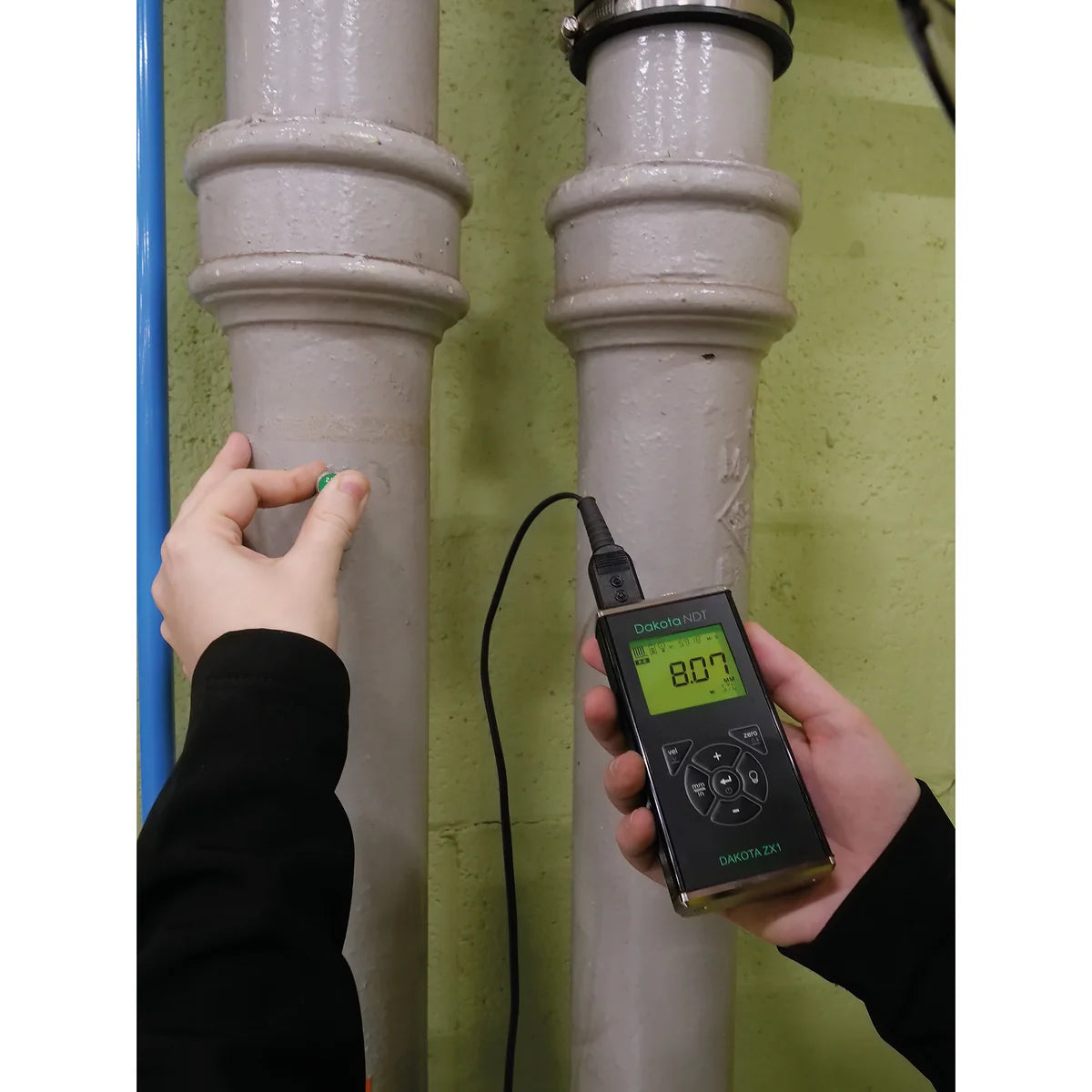

Misura in impulso-eco con trasduttori a doppio elemento (trasmissione e ricezione) da 1 a 10 MHz. L'elettronica si basa su una temporizzazione FPGA a 120 MHz e su un generatore di impulsi a onda quadra da 150 V. La velocità del materiale è regolabile da tastiera.

Campo di misura da 0,63 a 914,4 mm, in funzione del materiale e del trasduttore. Risoluzione 0,01 mm (0,001 pollici), unità metriche e anglosassoni. Campo di velocità del suono da 305 a 18.542 m/s, frequenza di ripetizione 200 Hz, aggiornamento del display 10 Hz.

Display LCD a 4,5 cifre alte 12,7 mm con campi per etichette e valori, barra di stabilità della lettura, retroilluminazione regolabile (spenta, accesa, automatica; tre livelli di luminosità), funzionante fino a -30 °C. Tastiera a membrana sigillata a sette tasti, resistente ad acqua e prodotti petroliferi. Corpo in alluminio estruso con tappi in alluminio nichelato a tenuta.

Alimentazione con due pile AA (alcaline da 1,5 V, NiCd da 1,2 V o al litio da 1,5 V): circa 45 ore con alcaline e 23 ore con NiCd; indicatore di batteria scarica e spegnimento automatico quando la carica non garantisce misure affidabili.

Dimensioni 63,5 x 131,3 x 31,5 mm, peso 11 once (circa 310 g) con le pile, temperatura di esercizio da -30 a 75 °C. Connettori LEMO a sgancio rapido con blocco. Taratura di fabbrica riferibile NIST e MIL-STD-45662A. Prodotto negli USA, garanzia limitata di 5 anni.

Dati tecnici

Dotazione

Strumento ZX1 · Accoppiante ultrasuoni · Manuale · Valigetta di trasporto in plastica · Certificato di calibrazione · Batterie AA · Sonda: NON inclusa – da scegliere e ordinare a parte tra quelle elencate in questa scheda. dakotandt.com "ZX Series Corrosion Thickness Gauges".

Sonde compatibili

• T-104-0000 – Sonda doppio elemento Standard, 1 MHz, Ø 1/2", connettore Potted, uscita laterale
• T-102-1000 – Sonda doppio elemento Standard, 2.25 MHz, Ø 1/4", connettore Potted, uscita laterale
• T-104-1000 – Sonda doppio elemento Standard, 2.25 MHz, Ø 1/2", connettore Potted, uscita laterale
• T-101-2000 – Sonda doppio elemento Standard, 5 MHz, Ø 3/16", connettore Potted, uscita laterale
• T-102-2000 – Sonda doppio elemento Standard, 5 MHz, Ø 1/4", connettore Potted, uscita laterale
• T-104-2000 – Sonda doppio elemento Standard, 5 MHz, Ø 1/2", connettore Potted, uscita laterale
• T-101-3700 – Sonda doppio elemento Hi-Damped (Echo-Echo / thru-paint), 7.5 MHz, Ø 3/16", connettore Potted, uscita laterale
• T-101-4000 – Sonda doppio elemento Standard, 10 MHz, Ø 3/16", connettore Potted, uscita laterale
• T-102-4000 – Sonda doppio elemento Standard, 10 MHz, Ø 1/4", connettore Potted, uscita laterale
• T-102-3300 – Sonda doppio elemento Extra Resolution (spessori sottili), 7.5 MHz, Ø 1/4", connettore Potted, uscita laterale

Accoppiante compatibili

• GEL-ACC-STD – Gel accoppiante giallo antiruggine, conforme RCCM. Range di temperatura standard 0 / 80 °C. Confezione 500 ml
• GEL-ACC-EXT – Gel accoppiante blu anticorrosione, conforme RCCM. Range di temperatura esteso -20 / 120 °C. Confezione 500 ml
• PST-ACC-UHT – Pasta speciale per accoppiamento ultrasonico altissima temperatura +100 / 520 °C. Non infiammabile e non produce fumi. Conforme RCCM. Confezione 200 g

Blocchi di calibrazione compatibili

• X-000-0001 – Blocco di calibrazione a 5 gradini 0,1"–0,5", acciaio 4340
• X-000-0002 – Blocco di calibrazione a 4 gradini 0,25"–1,0", acciaio 4340
• X-000-0022 – Blocco di calibrazione a 5 gradini 2,5–12,5 mm, acciaio 1018
• X-000-0021 – Blocco di calibrazione a 4 gradini 6,25–25 mm, acciaio 1018
• X-000-0005 – Custodia per blocco di calibrazione

Accessori / ricambi compatibili

• F-302-0001 – Custodia strumento in nylon (serie ZX e PZX)
• A-302-6002 – Custodia strumento in gomma (serie ZX e PZX)
• A-302-6003 – Valigetta di trasporto in plastica (serie ZX e PZX)
• N-003-0330 – Cavo dati USB-C / USB-A 0,9 m (strumenti V2.0)
• F-000-7001 – Portasonda a campana caricato a molla (V-Block) – sonde doppio elemento, ispezione tubi

Le sonde non sono incluse nello strumento e vanno ordinate a parte.

Prezzo e disponibilità

Gli strumenti Dakota NDT vengono proposti con configurazione (strumento + sonda + accessori) definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando materiale, spessori e condizioni di misura.
