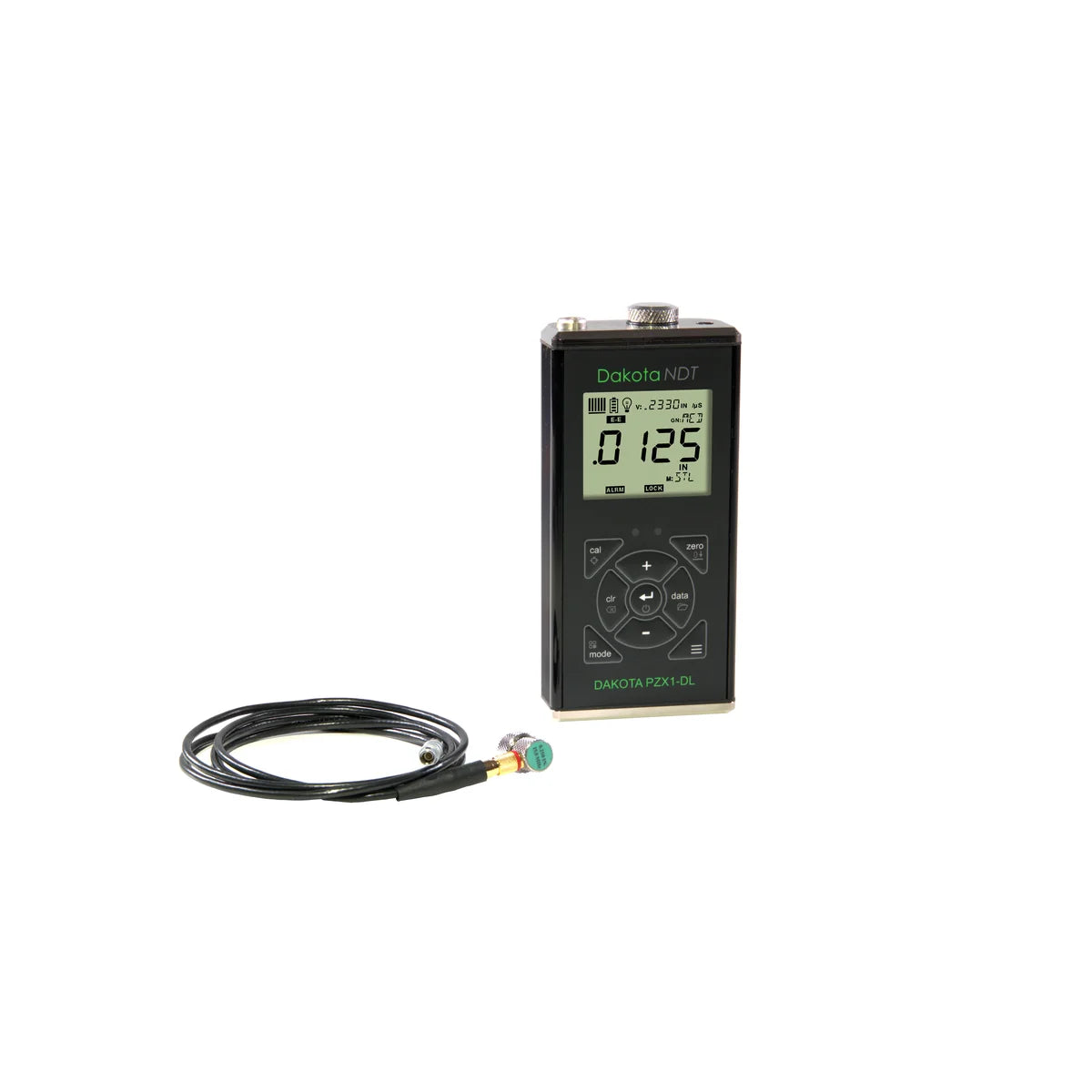

Spessimetro a ultrasuoni di precisione Dakota PZX1-DL – metalli e plastiche sottili, risoluzione 0,001 mm

Spessimetro a ultrasuoni di precisione Dakota NDT per trasduttori a singolo elemento da 5 a 20 MHz, con quattro modalità di misura e risoluzione fino a 0,001 mm. Misura dall'esterno lo spessore di metalli e plastiche, anche attraverso vernici e rivestimenti, con memoria dati e connessione USB-C.

Caratteristiche principali

• Quattro modalità di misura: Pulse-Echo, Echo-Echo, Interface-Echo e Plastics
• Sonde singolo elemento a linea di ritardo e a contatto da 5 a 20 MHz
• TDG automatico con override manuale; pulser spike 100 V; FPGA 120 MHz
• Datalogger 32 Mbit (10.000 letture) con esportazione .csv via USB-C
• High Speed Scan 100 Hz, modalità differenziale, allarme min/max, misura velocità VX
• Moduli opzionali RS232 e Bluetooth per data collector e app personalizzate
• Display LCD per basse temperature (-30 °C); garanzia limitata 5 anni

Descrizione

Il PZX1-DL è lo spessimetro a ultrasuoni di precisione di Dakota NDT (gruppo Elcometer) per trasduttori a singolo elemento, sia a contatto sia con linea di ritardo, nella gamma da 5 a 20 MHz e con diversi diametri. Sostituisce il precedente modello PZX-7 DL.

L'elettronica è basata su una temporizzazione FPGA a 120 MHz e su un generatore di impulsi a picco da 100 V. Il guadagno a compensazione temporale (TDG) è automatico in tutte le modalità di misura, con possibilità di regolazione manuale.

Modalità di misura e campi: - Impulso-eco (P-E): da 1,0 a 914,4 mm. - Eco-eco (E-E): con linea di ritardo da 0,152 a 25,4 mm; a contatto da 1,0 a 152,4 mm. Permette di misurare il solo materiale di base escludendo lo spessore di vernici e rivestimenti. - Interfaccia-eco (I-E): con linea di ritardo da 1,524 a 25,4 mm. - Plastiche (PLAS): con linea di ritardo in grafite da 0,127 a 6,35 mm. I campi effettivi dipendono da tipo di trasduttore, materiale, frequenza e diametro.

Risoluzione 0,01 o 0,001 mm (0,001 o 0,0001 pollici), unità metriche e anglosassoni. Campo di velocità del suono da 305 a 18.542 m/s, frequenza di ripetizione 200 Hz, aggiornamento del display 10 Hz.

Funzioni: scansione rapida a 100 Hz con visualizzazione della lettura minima trovata; modalità differenziale rispetto a un valore nominale; allarmi di soglia alta e bassa con segnalazione acustica e visiva; misura in velocità (VX) per il controllo della nodularità.

Display LCD a 4,5 cifre alte 12,7 mm con campi per etichette e valori, barra di stabilità della lettura e retroilluminazione regolabile (spenta, accesa, automatica; tre livelli di luminosità), funzionante fino a -30 °C. Tastiera a membrana sigillata a nove tasti, resistente ad acqua e prodotti petroliferi. Corpo in alluminio estruso con tappi in alluminio nichelato a tenuta.

Memoria flash da 32 megabit: 40 file da 250 letture, per un totale di 10.000 letture, scaricabili come file CSV collegando lo strumento al PC tramite USB-C, senza software dedicato. Moduli opzionali RS232 o Bluetooth per il collegamento a raccoglitori dati e app.

Alimentazione con due pile AA (alcaline da 1,5 V, NiCd da 1,2 V o al litio da 1,5 V): circa 35 ore con alcaline e 18 ore con NiCd; indicatore di batteria scarica e spegnimento automatico dopo 5 minuti di inattività. Può essere alimentato da rete tramite USB-C, collegato al PC o a un alimentatore.

Dimensioni 63,5 x 131,3 x 31,5 mm, peso 11 once (circa 310 g) con le pile, temperatura di esercizio da -30 a 75 °C. Connettori LEMO a sgancio rapido con blocco. Taratura di fabbrica riferibile NIST e MIL-STD-45662A. Prodotto negli USA, garanzia limitata di 5 anni.

Applicazioni tipiche

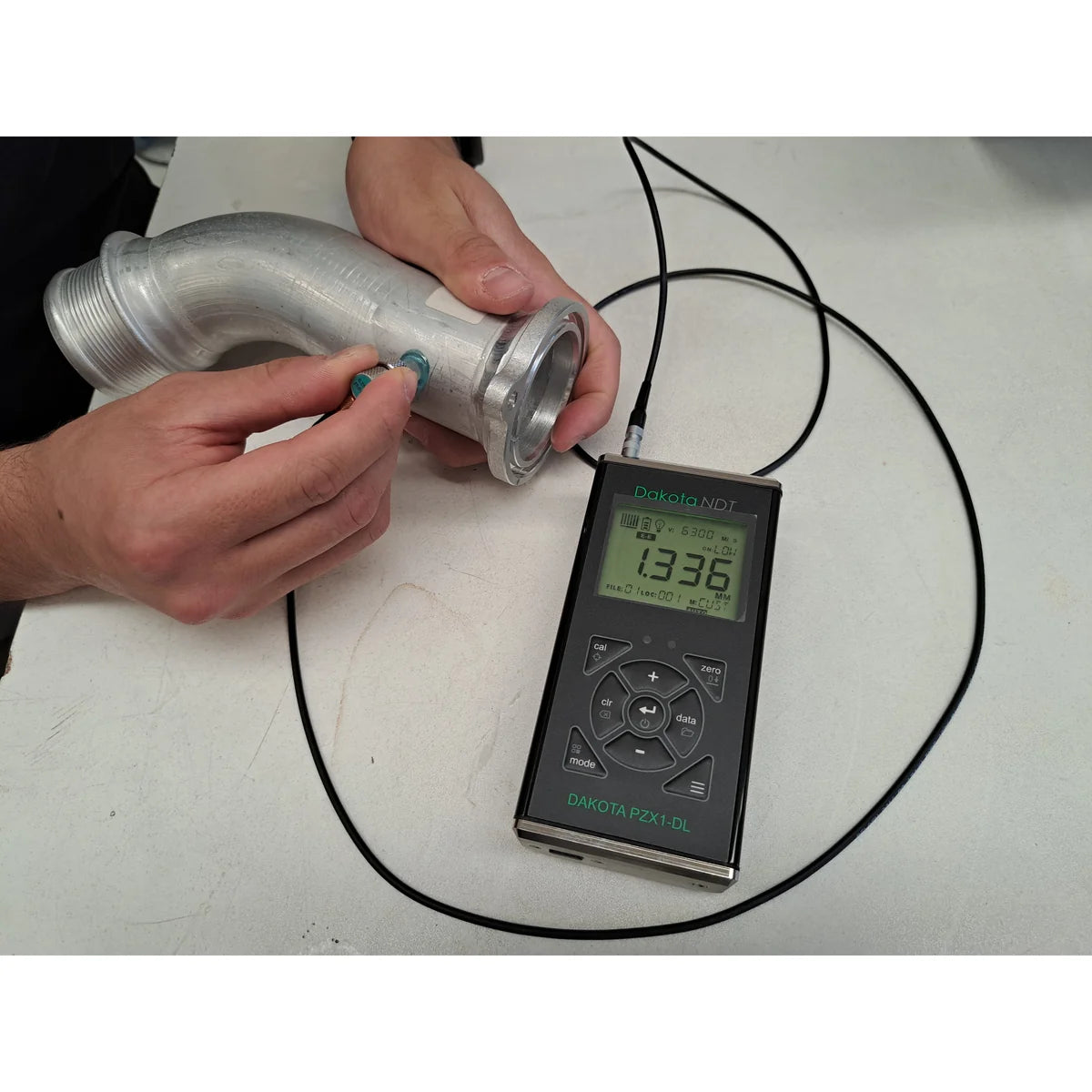

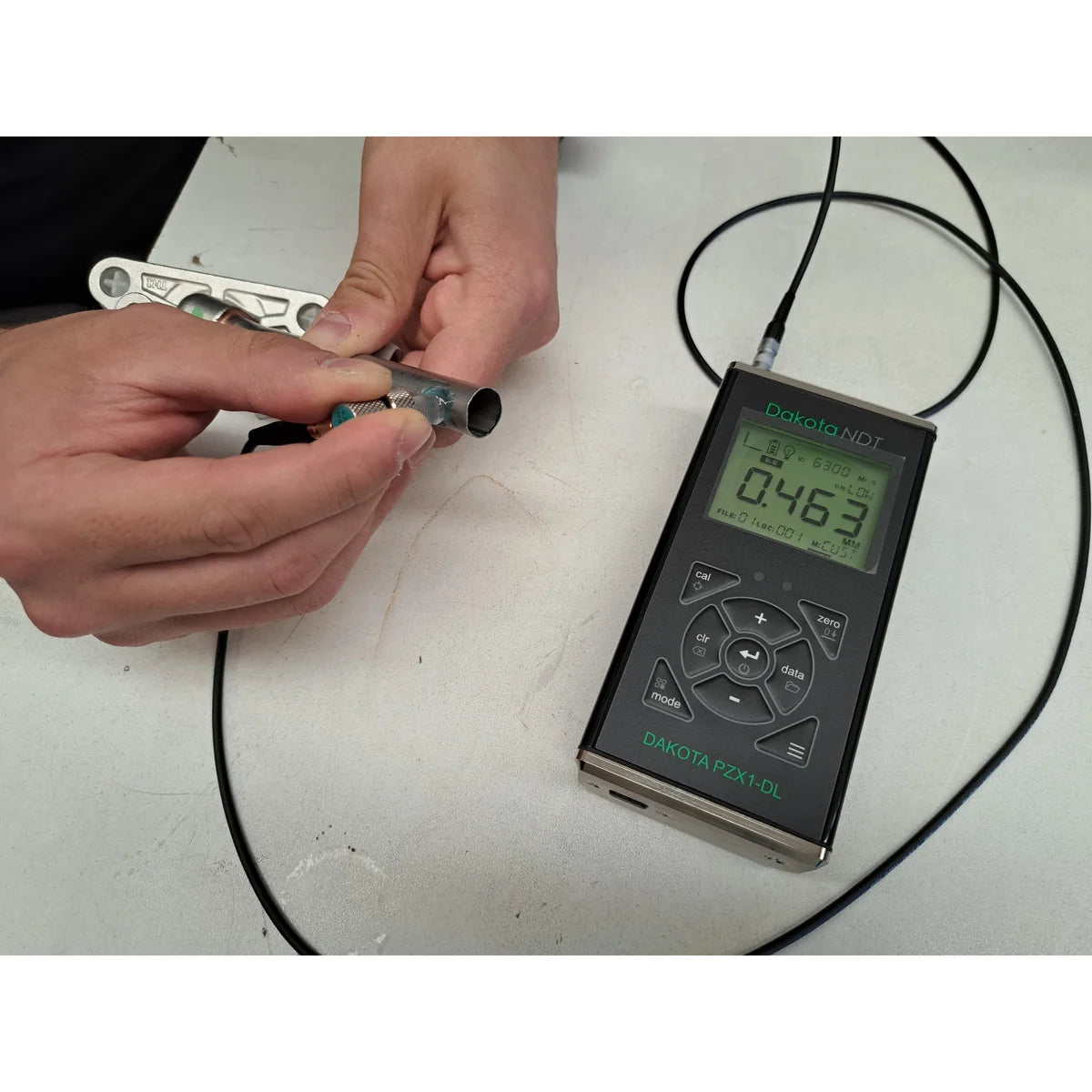

• Spessore di pareti sottili in acciaio, alluminio e titanio con trasduttori a linea di ritardo

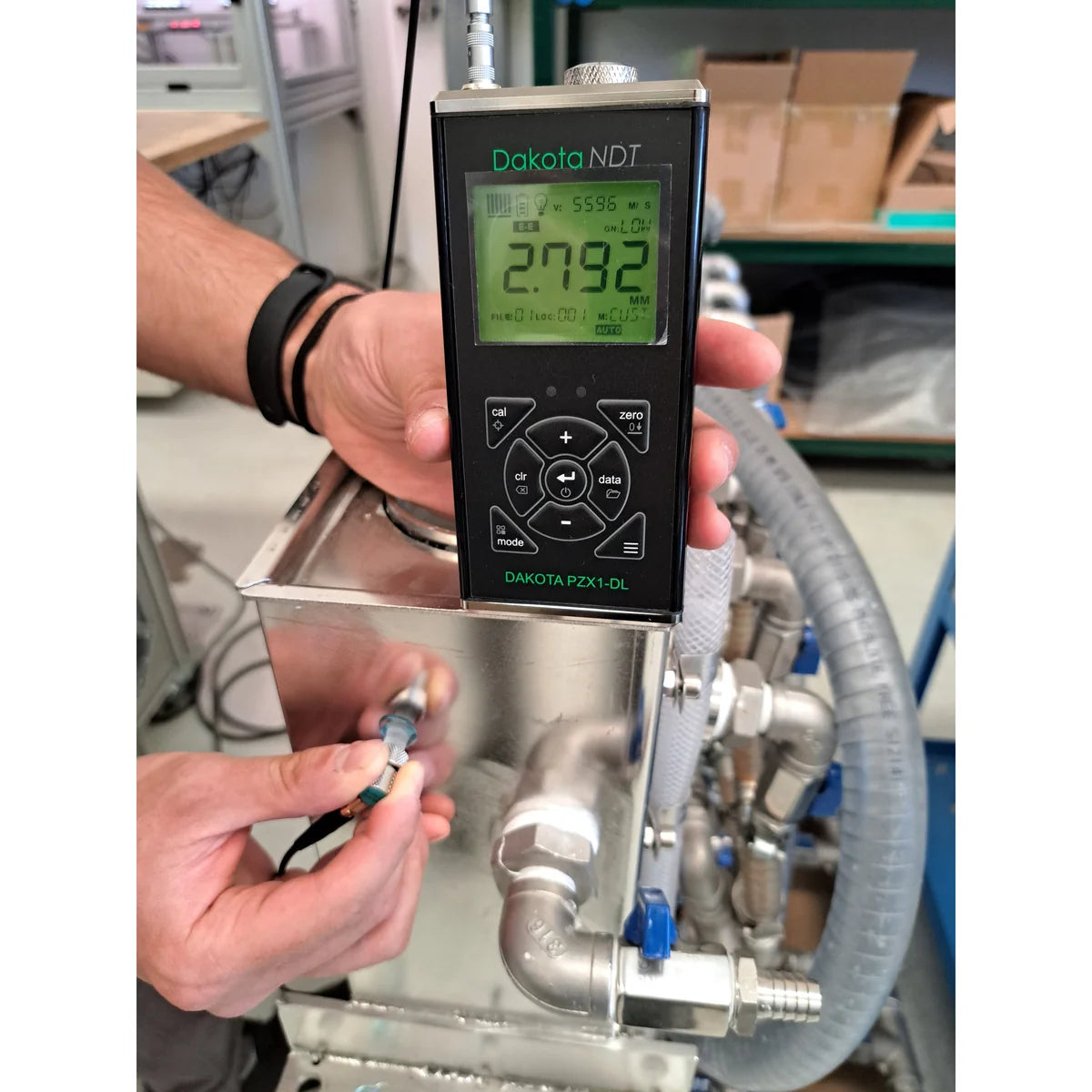

• Spessore di pareti di vasche e serbatoi in acciaio inox misurando solo dall'esterno, anche pieni o in esercizio
• Misura del solo materiale di base su pezzi verniciati o con rivestimenti epossidici (eco-eco)
• Plastiche sottili con punta in acrilico o in grafite
• Plastiche spesse e getti in ghisa con trasduttori a contatto a bassa frequenza
• Materiali con rumore superficiale (titanio, acciaio inox, alluminio) in eco-eco o interfaccia-eco
• Zone ad accesso ristretto e superfici molto curve con trasduttori di piccolo diametro
• Controllo della nodularità tramite misura della velocità del suono (VX)

Dati tecnici

Dotazione

Strumento PZX1-DL · Accoppiante ultrasuoni · Manuale · Certificato di calibrazione · Batterie AA · Valigetta di trasporto in plastica · Cavo di download USB (nessun software richiesto per il .csv) · Sonda: NON inclusa – da scegliere e ordinare a parte tra quelle elencate in questa scheda. dakotandt.com "PZX1 Precision Thickness Gauges".

Sonde compatibili

• T-402-5507 – Sonda singolo elemento a linea di ritardo Standard, 15 MHz, Ø 1/4", connettore Microdot, uscita laterale
• T-4043-2855 – Sonda singolo elemento a contatto Finger Tip, 5 MHz, Ø 1/2", connettore Microdot, uscita laterale
• T-4023-2855 – Sonda singolo elemento a contatto Finger Tip, 5 MHz, Ø 1/4", connettore Microdot, uscita laterale
• T-4023-4855 – Sonda singolo elemento a contatto Finger Tip, 10 MHz, Ø 1/4", connettore Microdot, uscita laterale
• T-4043-4855 – Sonda singolo elemento a contatto Finger Tip, 10 MHz, Ø 1/2", connettore Microdot, uscita laterale

Linee di ritardo compatibili

• F-000-7102 – Linea di ritardo Standard, 1/4" x 3/8" L, acrilico
• F-000-7103 – Linea di ritardo Standard, 1/4" x 1/2" L, acrilico
• X-633-0000 – Linea di ritardo Standard, 1/4", grafite

Cavi sonda compatibili

• N-104-0020 – Cavo sonda 1,2 m singolo Lemo 00 – Microdot
• N-110-0020 – Cavo sonda 3 m singolo Lemo – Microdot
• N-120-0020 – Cavo sonda 6 m singolo Lemo – Microdot

Accoppiante compatibili

• GEL-ACC-EXT – Gel accoppiante blu anticorrosione, conforme RCCM. Range di temperatura esteso -20 / 120 °C. Confezione 500 ml
• PST-ACC-MHT – Pasta speciale per accoppiamento ultrasonico media temperatura -30 / +300 °C. Non infiammabile e non produce fumi. Conforme RCCM. Confezione 170 g
• PST-ACC-UHT – Pasta speciale per accoppiamento ultrasonico altissima temperatura +100 / 520 °C. Non infiammabile e non produce fumi. Conforme RCCM. Confezione 200 g

Blocchi di calibrazione compatibili

• X-000-0001 – Blocco di calibrazione a 5 gradini 0,1"–0,5", acciaio 4340
• X-000-0002 – Blocco di calibrazione a 4 gradini 0,25"–1,0", acciaio 4340
• X-000-0022 – Blocco di calibrazione a 5 gradini 2,5–12,5 mm, acciaio 1018
• X-000-0021 – Blocco di calibrazione a 4 gradini 6,25–25 mm, acciaio 1018
• X-000-0005 – Custodia per blocco di calibrazione

Accessori / ricambi compatibili

• F-302-0001 – Custodia strumento in nylon (serie ZX e PZX)
• A-302-6002 – Custodia strumento in gomma (serie ZX e PZX)
• A-302-6003 – Valigetta di trasporto in plastica (serie ZX e PZX)
• N-003-0330 – Cavo dati USB-C / USB-A 0,9 m (strumenti V2.0)

Le sonde non sono incluse nello strumento e vanno ordinate a parte.

Prezzo e disponibilità

Gli strumenti Dakota NDT vengono proposti con configurazione (strumento + sonda + accessori) definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando materiale, spessori e condizioni di misura.
