  • Dinamometro digitale Shimpo serie FG-7000L con cella di carico remota – portate da 1 a 200 kN

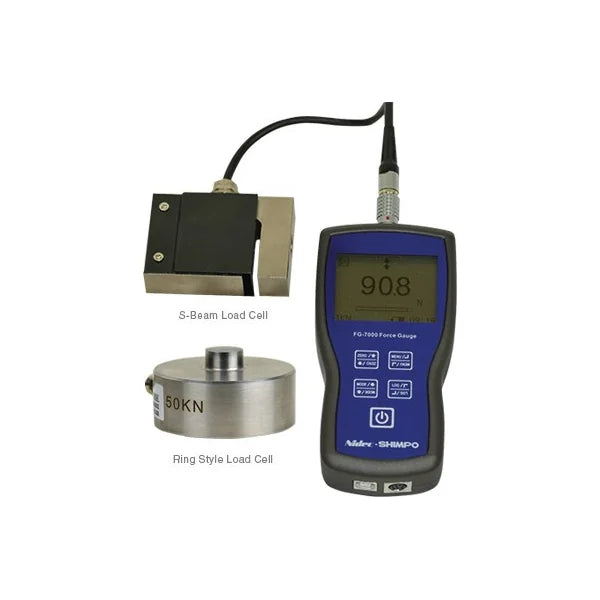

Dinamometro digitale Shimpo serie FG-7000L con cella di carico remota – FG-7000L-M-1
Dinamometro digitale Shimpo serie FG-7000L con cella di carico remota – FG-7000L-M-1

Dinamometro digitale Shimpo serie FG-7000L con cella di carico remota – portate da 1 a 200 kN

Modello: FG-7000L-S-1
Prodotto disponibile su richiesta

Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.

Stai richiedendo un preventivo per: Dinamometro digitale Shimpo serie FG-7000L con cella di carico remota – portate da 1 a 200 kN
SKU: FG-7000L-S-1
Produttore: SHIMPO

Informazioni di prodotto e di utilizzo

Dinamometro digitale Shimpo FG-7000L-M-1 con cella di carico esterna a mini anello, portata 1 kN (220 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.

Modelli della serie

FG-7000L-M-1 Dinamometro digitale Shimpo FG-7000L-M-1 con cella di carico esterna a mini anello, portata 1 kN (220 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-S-1 Dinamometro digitale Shimpo FG-7000L-S-1 con cella di carico esterna a S, portata 1 kN (220 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-S-2 Dinamometro digitale Shimpo FG-7000L-S-2 con cella di carico esterna a S, portata 2 kN (450 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-M-5 Dinamometro digitale Shimpo FG-7000L-M-5 con cella di carico esterna a mini anello, portata 5 kN (1100 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-S-5 Dinamometro digitale Shimpo FG-7000L-S-5 con cella di carico esterna a S, portata 5 kN (1100 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-M-10 Dinamometro digitale Shimpo FG-7000L-M-10 con cella di carico esterna a mini anello, portata 10 kN (2250 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-R-10 Dinamometro digitale Shimpo FG-7000L-R-10 con cella di carico esterna ad anello, portata 10 kN (2250 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-S-10 Dinamometro digitale Shimpo FG-7000L-S-10 con cella di carico esterna a S, portata 10 kN (2250 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-R-20 Dinamometro digitale Shimpo FG-7000L-R-20 con cella di carico esterna ad anello, portata 20 kN (4500 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-S-20 Dinamometro digitale Shimpo FG-7000L-S-20 con cella di carico esterna a S, portata 20 kN (4500 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-M-50 Dinamometro digitale Shimpo FG-7000L-M-50 con cella di carico esterna a mini anello, portata 50 kN (11 klbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-R-50 Dinamometro digitale Shimpo FG-7000L-R-50 con cella di carico esterna ad anello, portata 50 kN (11 klbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-M-100 Dinamometro digitale Shimpo FG-7000L-M-100 con cella di carico esterna a mini anello, portata 100 kN (22 klbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-R-100 Dinamometro digitale Shimpo FG-7000L-R-100 con cella di carico esterna ad anello, portata 100 kN (22 klbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.
FG-7000L-R-200 Dinamometro digitale Shimpo FG-7000L-R-200 con cella di carico esterna ad anello, portata 200 kN (44 klbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.

Descrizione

I dinamometri digitali Shimpo serie FG-7000L offrono ulteriore flessibilità nelle prove di trazione e compressione grazie all'ingresso per cella di carico esterna, riconosciuta automaticamente quando collegata all'unità display. Tre tipi di cella: a "S" per trazione e compressione, ad anello (Ring) e a mini anello (Mini Ring) per compressione. Menu multilingua; modalità Track, Peak, Auto Peak e First Peak; visualizzazione numerica o a grafico con linee dei limiti e indicazione passa/non passa. Memoria di 1000 dati con gruppi, stampante opzionale e software gratuito.

Accuratezza ±0,2% F.S. (cella ad anello: sovraccarico 120% F.S.), uscite USB, RS-232 e limiti alto/basso NPN, caricatore USB universale 110–240 V c.a., temperatura da -10 a 40 °C, umidità 5–95%. Unità display in alluminio 145 x 73 x 35,5 mm, cavo 3 m, peso 0,7 kg. Celle di carico: isteresi S 0,03% F.S., Ring 0,1% F.S., Mini Ring 0,5% F.S.. Inclusi: cella di carico, alimentatore/caricabatterie, cavo USB, certificato di taratura, valigetta. Marcatura CE, RoHS. Garanzia 1 anno.

Modello FG-7000L-M-1: cella di carico a mini anello, portata 1 kN (220 lbf).

Applicazioni tipiche

  • Controllo in accettazione e collaudo del prodotto finito
  • Prove di trazione e compressione portatili o su banco
  • Ricerca e sviluppo
  • Prove ad alta capacità fino a 200 kN

Dotazione

Cella di carico · Alimentatore/caricabatterie · Cavo USB · Certificato di taratura · Valigetta

Accessori e ricambi compatibili

  • FG-7CHRG – Caricabatterie per torsiometri e dinamometri Shimpo FG-7000, FG-3000, TNC, TTC
  • FG-7USB – Cavo USB per torsiometri e dinamometri Shimpo serie FG-7000, FG-3000, TNC
  • FG-7RS232CBL – Cavo di comunicazione RS-232 per torsiometri e dinamometri Shimpo serie FG-7000, TNC, TTC
  • FG-7000L-S-BOLT – Golfare con filetto maschio M12 per cella di carico a S dei dinamometri Shimpo FG-7000L

Documentazione

Prezzo e disponibilità

I modelli senza prezzo esposto vengono proposti con configurazione definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando applicazione e campo di misura.

Aiuto nella scelta: serie FG-7000L

Dinamometro digitale Shimpo FG-7000L-M-1 con cella di carico esterna a mini anello, portata 1 kN (220 lbf), accuratezza ±0,2% F.S., memoria 1000 dati, uscite USB e RS-232.

Modelli disponibili: FG-7000L-M-1, FG-7000L-S-1, FG-7000L-S-2, FG-7000L-M-5, FG-7000L-S-5, FG-7000L-M-10, FG-7000L-R-10, FG-7000L-S-10 …. La portata va scelta in modo che la forza da misurare cada tra il 20 e l'80% del fondo scala: così si sfrutta al meglio l'accuratezza dello strumento e si evitano sovraccarichi.

Orientamento tra le serie: FG-3000 e FG-7000 sono i dinamometri digitali compatti (il FG-7000 aggiunge uscite dati e memoria); FGE-XY e FGV-XY hanno display reversibile per lettura in trazione e compressione (FGV con uscite USB/RS-232); FG-3000R e FG-7000L usano celle di carico esterne per grandi portate; MF e MFD sono i dinamometri meccanici senza batteria; i kit PT aggiungono gli accessori per ergonomia e fisioterapia.

Applicazioni tipiche:

  • Controllo in accettazione e collaudo del prodotto finito
  • Prove di trazione e compressione portatili o su banco
  • Ricerca e sviluppo
  • Prove ad alta capacità fino a 200 kN

In caso di dubbio contattateci: il nostro supporto tecnico Vi indica il modello e la portata adatti alla Vostra applicazione.

Integrazione e programmazione

I dinamometri della serie FG-7000L si usano a mano o montati su un banco prova Shimpo FGS (manuale o motorizzato) tramite la piastra di fissaggio; gli afferraggi con filetto M4, M6 o M10 si avvitano direttamente sull'asta di misura.

I modelli con uscita dati (USB, RS-232, analogica secondo il modello) trasferiscono le letture a PC con il software Shimpo per grafici forza/tempo, statistiche e rapporti di prova; i modelli con memoria registrano i picchi per lo scarico successivo. I dinamometri meccanici MF/MFD sono a lettura diretta su quadrante con indice di picco.

Il nostro team tecnico Vi supporta nella scelta di banco, afferraggi e software e nell'integrazione nei Vostri piani di controllo.

Calibrazione e riparazione

Ogni dinamometro Shimpo è tarato in fabbrica; su richiesta forniamo il certificato di taratura con riferibilità. La verifica periodica (consigliata annuale, o secondo il Vostro sistema qualità) si esegue con masse campione o cella di riferimento su tutta la portata, in trazione e in compressione.

Evitate sovraccarichi oltre il fondo scala e urti sull'asta di misura: sono la prima causa di deriva della cella di carico.

Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato, la verifica periodica e le riparazioni degli strumenti Shimpo. Contattateci indicando modello e numero di serie.
