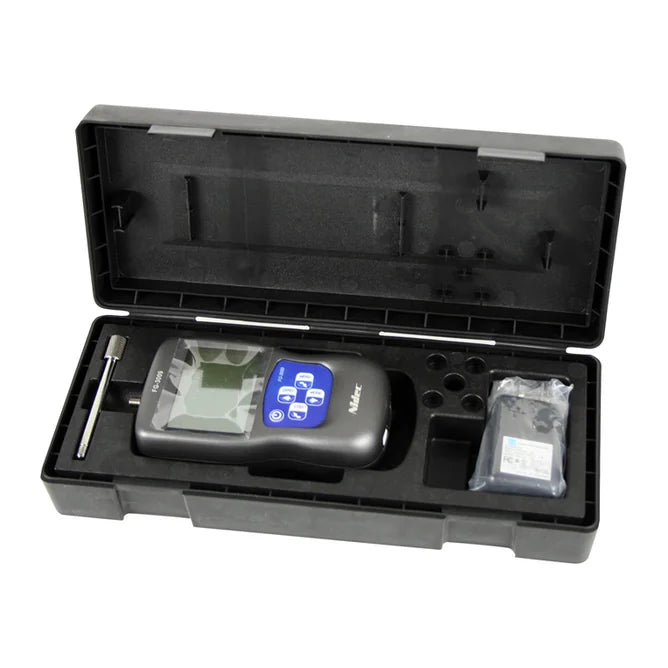

Dinamometro digitale compatto Shimpo serie FG-3000 – portate da 10 N a 500 N
Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.
Informazioni di prodotto e di utilizzo
Dinamometro digitale compatto Shimpo FG-3003 per trazione e compressione, portata 10 N (1 kgf, 2,2 lbf), accuratezza ±0,3% F.S., memoria 500 dati, uscite USB e RS-232.
Modelli della serie
| FG-3003 | Dinamometro digitale compatto Shimpo FG-3003 per trazione e compressione, portata 10 N (1 kgf, 2,2 lbf), accuratezza ±0,3% F.S., memoria 500 dati, uscite USB e RS-232. |
| FG-3005 | Dinamometro digitale compatto Shimpo FG-3005 per trazione e compressione, portata 50 N (5 kgf, 11 lbf), accuratezza ±0,3% F.S., memoria 500 dati, uscite USB e RS-232. |
| FG-3006 | Dinamometro digitale compatto Shimpo FG-3006 per trazione e compressione, portata 100 N (10 kgf, 22 lbf), accuratezza ±0,3% F.S., memoria 500 dati, uscite USB e RS-232. |
| FG-3007 | Dinamometro digitale compatto Shimpo FG-3007 per trazione e compressione, portata 200 N (20 kgf, 44 lbf), accuratezza ±0,3% F.S., memoria 500 dati, uscite USB e RS-232. |
| FG-3008 | Dinamometro digitale compatto Shimpo FG-3008 per trazione e compressione, portata 500 N (50 kgf, 110 lbf), accuratezza ±0,3% F.S., memoria 500 dati, uscite USB e RS-232. |
| FG-3009 | Dinamometro digitale compatto Shimpo FG-3009 per trazione e compressione, portata 1000 N (100 kgf, 220 lbf), accuratezza ±0,3% F.S., memoria 500 dati, uscite USB e RS-232. |
Descrizione
I dinamometri digitali Shimpo serie FG-3000 sono la scelta semplice ed economica per prove di trazione e compressione. Uniscono una delle custodie più compatte a un grande display LCD retroilluminato e sono progettati per stare comodamente in mano. Menu multilingua; tre modalità: Track (lettura in tempo reale), Peak (valore massimo) e Preset con limiti alto/basso programmabili e indicazione visiva e acustica passa/non passa. L'uscita comparatore consente l'integrazione nei sistemi di qualità in linea. Grafico a barre analogico, icone di esito e di memorizzazione, orientamento del display selezionabile per prove di spinta o trazione portatili o su banco. Memoria di 500 letture visualizzabili, stampabili con la stampante opzionale o scaricabili nel software gratuito.
Accuratezza ±0,3% F.S., campionamento 1000 Hz, sovraccarico 150% F.S. (il display lampeggia oltre il 110%), unità N, gf, kgf, ozf, lbf secondo il campo, display LCD a matrice 160 x 128 punti retroilluminato aggiornato 10 volte/s, limiti alto/basso programmabili, uscite USB, RS-232 e limiti NPN. Batterie Ni-MH 3,6 V 450 mAh, circa 16 ore di uso continuo; caricatore USB 110–240 V c.a. Effetto temperatura <0,03% F.S./°C. Temperatura di esercizio da -10 a 40 °C. Custodia in alluminio pressofuso. Taratura sul campo; certificato di taratura e adattatori inclusi.
Modello FG-3003: portata 10 N (1 kgf, 2,2 lbf).
Applicazioni tipiche
- Controllo in accettazione e collaudo del prodotto finito
- Prove di trazione e compressione portatili o su banco
- Ricerca e sviluppo
Dotazione
Certificato di taratura · Adattatori standard · Valigetta
Accessori e ricambi compatibili
- FG-7CHRG – Caricabatterie per torsiometri e dinamometri Shimpo FG-7000, FG-3000, TNC, TTC
- FG-7USB – Cavo USB per torsiometri e dinamometri Shimpo serie FG-7000, FG-3000, TNC
- FG-7RS232CBL – Cavo di comunicazione RS-232 per torsiometri e dinamometri Shimpo serie FG-7000, TNC, TTC
- FG-PRINTER – Stampante Shimpo FG-PRINTER per dinamometri e torsiometri digitali
- FG-7HK – Adattatore a gancio (M6) per dinamometri digitali Shimpo FG-7000 e FG-3000
- FG-7EHK – Adattatore a occhiello (M6) per dinamometri digitali Shimpo FG-7000 e FG-3000
- FG-7FL – Adattatore piatto (M6) per dinamometri digitali Shimpo FG-7000 e FG-3000
- FG-7CN – Adattatore conico (M6) per dinamometri digitali Shimpo FG-7000 e FG-3000
- FG-7CL – Adattatore a scalpello (M6) per dinamometri digitali Shimpo FG-7000 e FG-3000
- FG-7GV – Adattatore a tacca (M6) per dinamometri digitali Shimpo FG-7000 e FG-3000
- FG-7RD – Prolunga (M6) per dinamometri digitali Shimpo FG-7000 e FG-3000
Documentazione
- Catalogo: fg 3000 cat24 rev1
- Scheda tecnica / dimensioni: fg 3000 dimensioni
- Scheda tecnica / dimensioni: fg 3000 es
- Manuale d'uso: fg 3000 manuale es
Prezzo e disponibilità
I modelli senza prezzo esposto vengono proposti con configurazione definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando applicazione e campo di misura.
Aiuto nella scelta: serie FG-3000
Dinamometro digitale compatto Shimpo FG-3003 per trazione e compressione, portata 10 N (1 kgf, 2,2 lbf), accuratezza ±0,3% F.S., memoria 500 dati, uscite USB e RS-232.
Modelli disponibili: FG-3003, FG-3005, FG-3006, FG-3007, FG-3008, FG-3009. La portata va scelta in modo che la forza da misurare cada tra il 20 e l'80% del fondo scala: così si sfrutta al meglio l'accuratezza dello strumento e si evitano sovraccarichi.
Orientamento tra le serie: FG-3000 e FG-7000 sono i dinamometri digitali compatti (il FG-7000 aggiunge uscite dati e memoria); FGE-XY e FGV-XY hanno display reversibile per lettura in trazione e compressione (FGV con uscite USB/RS-232); FG-3000R e FG-7000L usano celle di carico esterne per grandi portate; MF e MFD sono i dinamometri meccanici senza batteria; i kit PT aggiungono gli accessori per ergonomia e fisioterapia.
Applicazioni tipiche:
- Controllo in accettazione e collaudo del prodotto finito
- Prove di trazione e compressione portatili o su banco
- Ricerca e sviluppo
In caso di dubbio contattateci: il nostro supporto tecnico Vi indica il modello e la portata adatti alla Vostra applicazione.
Integrazione e programmazione
I dinamometri della serie FG-3000 si usano a mano o montati su un banco prova Shimpo FGS (manuale o motorizzato) tramite la piastra di fissaggio; gli afferraggi con filetto M4, M6 o M10 si avvitano direttamente sull'asta di misura.
I modelli con uscita dati (USB, RS-232, analogica secondo il modello) trasferiscono le letture a PC con il software Shimpo per grafici forza/tempo, statistiche e rapporti di prova; i modelli con memoria registrano i picchi per lo scarico successivo. I dinamometri meccanici MF/MFD sono a lettura diretta su quadrante con indice di picco.
Il nostro team tecnico Vi supporta nella scelta di banco, afferraggi e software e nell'integrazione nei Vostri piani di controllo.
Calibrazione e riparazione
Ogni dinamometro Shimpo è tarato in fabbrica; su richiesta forniamo il certificato di taratura con riferibilità. La verifica periodica (consigliata annuale, o secondo il Vostro sistema qualità) si esegue con masse campione o cella di riferimento su tutta la portata, in trazione e in compressione.
Evitate sovraccarichi oltre il fondo scala e urti sull'asta di misura: sono la prima causa di deriva della cella di carico.
Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato, la verifica periodica e le riparazioni degli strumenti Shimpo. Contattateci indicando modello e numero di serie.
