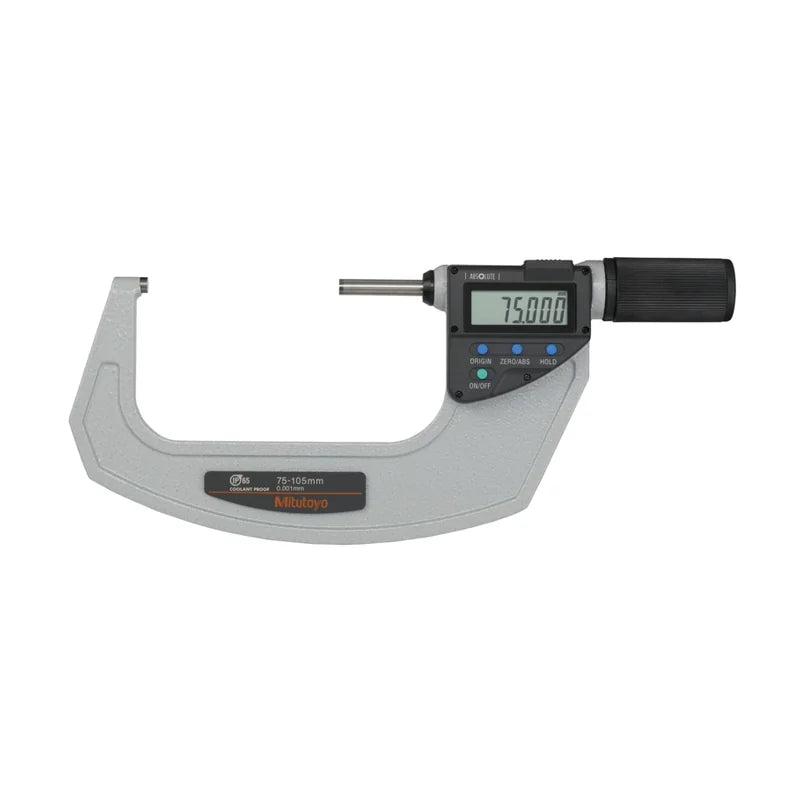

Micrometro Quickmike ABSOLUTE Digimatic Mitutoyo 293-669-20, campo 75-105 mm
Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.
Accessori disponibili
Informazioni di prodotto e di utilizzo
Micrometro Quickmike ABSOLUTE Digimatic Mitutoyo 293-669-20, campo 75-105 mm. Avanzamento di 10 mm/giro, circa venti volte più veloce dei micrometri standard; Ottima resistenza contro acqua e polvere (IP65) per l'uso in lavorazioni che includono fluidi refrigeranti; La scala ABSOLUTE consente una velocità di risposta illimitata.
Caratteristiche principali
- Avanzamento di 10 mm/giro, circa venti volte più veloce dei micrometri standard.
- Ottima resistenza contro acqua e polvere (IP65) per l'uso in lavorazioni che includono fluidi refrigeranti.
- La scala ABSOLUTE consente una velocità di risposta illimitata.
- Campo di misura più grande (30 mm rispetto ai 25 mm dei micrometri standard).
Descrizione
Il micrometro ABSOLUTE Digimatic Quickmike, con stelo non rotante, garantisce un movimento molto più veloce rispetto ai modelli standard e offre i seguenti vantaggi:
Dati tecnici
| Modello | MDQ-105MX |
| Digitale / Analogico | Digitale |
| Pollici - Metrici | Metrico |
| Campo | 75–105 mm |
| Risoluzione | 0,001 mm |
| Errore massimo ammesso (Intero campo) | ±3 µm |
| Variazione in lunghezza V MPE | 3 µm |
| Secondo classe ISO 3611 | Classe 2 |
| Display | LCD |
| Superfici di misura | Riportate in metallo duro, lappate di precisione |
| Stelo | ø 6,35 mm, non rotante, avanzamento stelo 10 mm |
| Uscita dati | Si |
| F. di misura | 5 - 12 N |
| Alimentazione | batteria SR-44 |
| Durata batteria | circa 5 anni |
| ON/OFF | Si |
| ORIGINE | Si |
| ZERO / ABS | Si |
| Allarme basso voltaggio | Si |
| Funzione Lock | Si |
| HOLD | Si |
| Massa | 585 g |
| L | 75 mm |
| a | 10.7 mm |
| b | 60 mm |
| c | 2.8 mm |
| Codice Mitutoyo | 293-669-20 |
Dotazione
scatola · batteria SR44 · aste di riscontro
Accessori compatibili
- 05CZA662 – Cavo Digimatic con tasto dati IP67, 1 m, tipo micrometro – Mitutoyo 05CZA662
- 05CZA663 – Cavo Digimatic con tasto dati IP67, 2 m, tipo micrometro – Mitutoyo 05CZA663
- 06AFM380B – USB Input Tool Direct (da Digimatic a USB), Cavo da 2 m, Digimatic/Digimatic 2, con pulsante dati tipo IP micrometro – Mitutoyo 06AFM380B
- 02AZD880G – U-WAVE-T, tipo di cicalino, Trasm. wireless – Mitutoyo 02AZD880G
- 02AZD730G – U-WAVE-T, con IP67, Trasm. wireless – Mitutoyo 02AZD730G
Parti di ricambio e consumo
- 63AAA800 – Batteria SR44 1,5 V Mitutoyo 63AAA800
- 293-666-20 – Micrometro Quickmike ABSOLUTE Digimatic Mitutoyo 293-666-20, campo 0-30 mm
- 293-667-20 – Micrometro Quickmike ABSOLUTE Digimatic Mitutoyo 293-667-20, campo 25-55 mm
- 293-668-20 – Micrometro Quickmike ABSOLUTE Digimatic Mitutoyo 293-668-20, campo 50-80 mm
- 293-669-20 – Micrometro Quickmike ABSOLUTE Digimatic Mitutoyo 293-669-20, campo 75-105 mm
Documentazione
- Brochure: prit 1491 digimatic micrometer it
- Documento: 11-24-07-catalog extract-micrometri quickmike absolute digimatic
Prezzo e disponibilità
I modelli senza prezzo esposto vengono proposti con configurazione definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando applicazione e campo di misura.
Aiuto nella scelta: Micrometri Quickmike ABSOLUTE Digimatic
Micrometro Quickmike ABSOLUTE Digimatic Mitutoyo 293-669-20, campo 75-105 mm. Avanzamento di 10 mm/giro, circa venti volte più veloce dei micrometri standard; Ottima resistenza contro acqua e polvere (IP65) per l'uso in lavorazioni che includono fluidi refrigeranti; La scala ABSOLUTE consente una velocità di risposta illimitata.
Scegliete il micrometro in base a campo (75–105 mm) e tipo di contatto: incudini piane per alberi e piastre, a lama per gole e scanalature, a punta o a disco per filetti e ingranaggi, incudini intercambiabili per campi ampi. La protezione IP65 consente l'uso in macchina con liquido refrigerante; il frizione a cricchetto garantisce forza di misura costante. I modelli "con uscita dati" si collegano a PC o U-WAVE.
In caso di dubbio contattateci: il nostro supporto tecnico Vi indica modello, campo di misura e accessori adatti alla Vostra applicazione.
Integrazione e programmazione
Gli strumenti Digimatic con uscita dati trasferiscono le misure con il protocollo Mitutoyo Digimatic: via cavo con tasto dati verso USB Input Tool (il PC li riceve come tastiera, direttamente in Excel o nel software SPC), oppure senza fili con i trasmettitori U-WAVE (ricevitore USB o Bluetooth). I comparatori possono essere collegati a unità di visualizzazione multi-canale e a sistemi di controllo statistico di processo.
Per l'integrazione in postazioni di collaudo, attrezzature di misura o software SPC il nostro team tecnico Vi supporta nella scelta di cavi, ricevitori e software.
Calibrazione e riparazione
Lo strumento è fornito con certificato di ispezione Mitutoyo. Per i sistemi qualità ISO 9001 / IATF è consigliata la taratura periodica (tipicamente annuale) con certificato riferibile; RODER la gestisce tramite laboratori accreditati. Verificate lo zero (o con il riscontro in dotazione per i campi oltre 25 mm) e il parallelismo delle incudini con i vetri ottici; usate sempre il cricchetto per una forza di misura costante.
Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato (anche ACCREDIA tramite laboratori partner), la verifica periodica e le riparazioni degli strumenti Mitutoyo. Contattateci indicando modello e numero di serie.
