Stroboscopio allo xeno per impieghi gravosi Shimpo DT-3011N
Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.
Accessori disponibili
Informazioni di prodotto e di utilizzo
Stroboscopio allo xeno Shimpo DT-3011N per impieghi gravosi, alimentazione 100–115 V c.a., campo 30–35.000 lampi/min, accuratezza ±0,05% della lettura, sfasamento e trigger esterno.
Modelli della serie
| DT-3011N | Stroboscopio allo xeno Shimpo DT-3011N per impieghi gravosi, alimentazione 100–115 V c.a., campo 30–35.000 lampi/min, accuratezza ±0,05% della lettura, sfasamento e trigger esterno. |
| DT-3011N-EU | Stroboscopio allo xeno Shimpo DT-3011N-EU per impieghi gravosi, alimentazione 230 V c.a. con spina europea, campo 30–35.000 lampi/min, accuratezza ±0,05% della lettura, sfasamento e trigger esterno. |

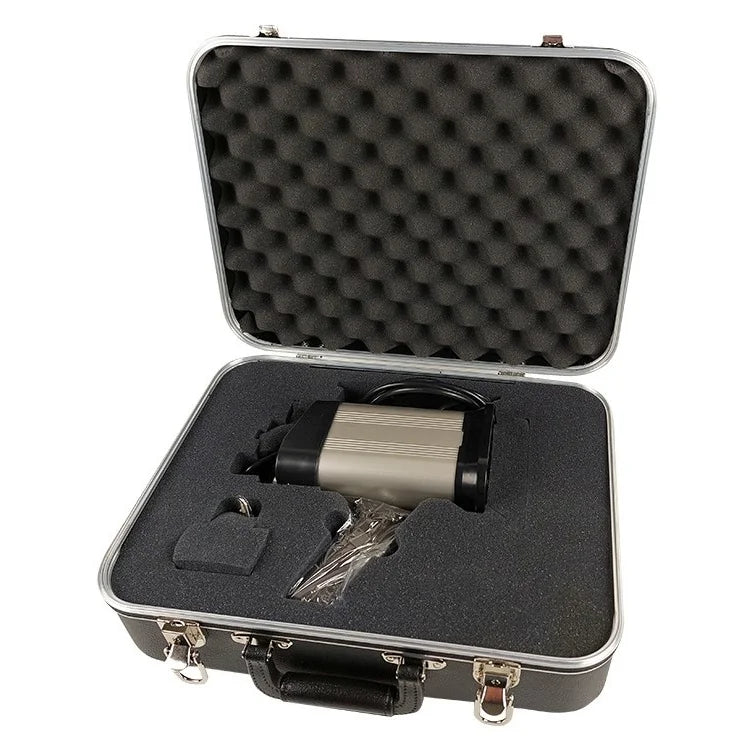

| DT-3011N-KIT | Stroboscopio allo xeno Shimpo DT-3011N-KIT per impieghi gravosi, kit con lampada di ricambio e valigetta, 100–115 V c.a., campo 30–35.000 lampi/min, accuratezza ±0,05% della lettura, sfasamento e trigger esterno. |
| DT-3011N-KIT-EU | Stroboscopio allo xeno Shimpo DT-3011N-KIT-EU per impieghi gravosi, kit con lampada di ricambio e valigetta, spina europea, campo 30–35.000 lampi/min, accuratezza ±0,05% della lettura, sfasamento e trigger esterno. |
Descrizione

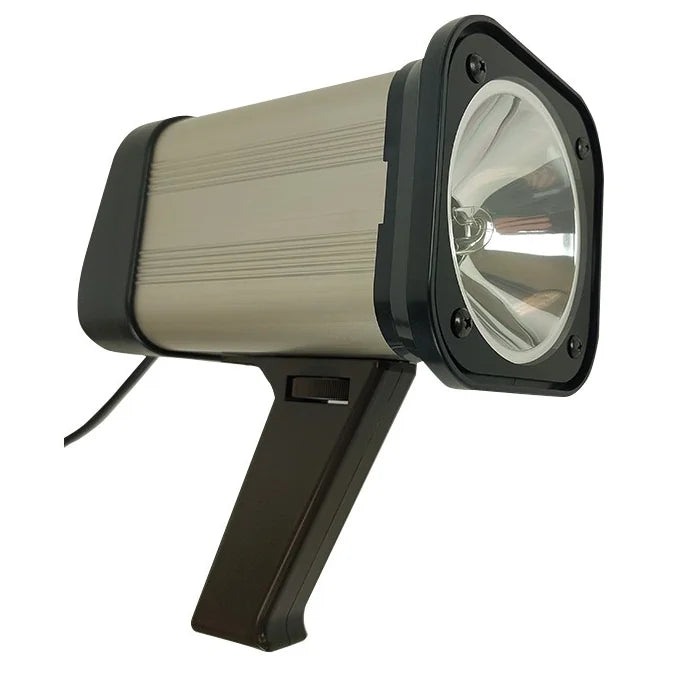

Lo stroboscopio Shimpo DT-3011N è uno strumento allo xeno per impieghi gravosi, alimentato da rete.
Lo stroboscopio crea l'illusione del "moto fermato": regolando la frequenza dei lampi, le parti in movimento appaiono ferme o rallentate. Misura velocità di rotazione (giri/min) o alternative (colpi/min) con la stessa precisione di un tachimetro digitale elettronico. È indicato per l'ispezione di stampa, l'analisi del movimento, la manutenzione preventiva e la misura della velocità di moti ripetitivi, e fornisce dati su parti in vibrazione, perdite, getti di spruzzatura e numerose operazioni industriali e scientifiche.

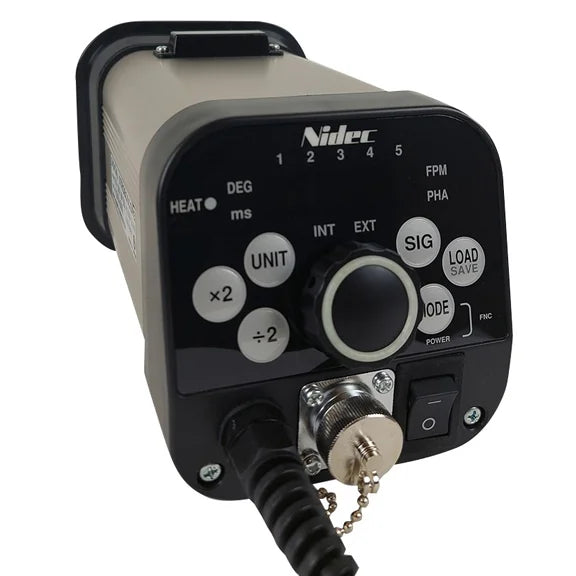

Struttura in alluminio, riflettore lucidato e focalizzato che elimina le zone d'ombra, ingresso di trigger esterno per la sincronizzazione con la macchina, spegnimento automatico della lampada programmabile da 1 a 120 minuti, sfasamento in gradi o in ms, memorizzazione di 5 configurazioni utente, uscita sincrona per pilotare altri stroboscopi, filetto per treppiede o montaggio fisso.
Campo lampi 30,0–35.000 lampi/min, accuratezza ±0,05% della lettura, durata del lampo 20 µs, display LED rosso a 6 cifre, sfasamento 0–359° (risoluzione 0,1°) oppure 0,00–1994,4 ms. Illuminamento: a 20 cm 1950 lx a 1500 lampi/min e 2000 lx a 6000 lampi/min (diametro illuminato 203 mm); a 50 cm 725 lx a 1500 lampi/min e 850 lx a 6000 lampi/min (305 mm). Durata tipica della lampada 1200 ore a 1500 lampi/min. Ingresso segnale: livello alto 2,5–12 V, basso 0–0,5 V, impulso ≥50 µs, impedenza ≥10 kΩ, campo 27–35.020 lampi/min; alimentazione sensore 12 V c.c. 40 mA. Temperatura 0–40 °C, umidità 35–85% UR senza condensa. Conformità RoHS. Garanzia 1 anno.
Alimentazione 100–115 V c.a. ±10% 50/60 Hz (versioni -EU: 200–240 V c.a. 50/60 Hz). Peso 1,2 kg.
Applicazioni tipiche
- Manutenzione predittiva e preventiva di motori, alberi e ingranaggi
- Stampa rotocalco, imballaggio e tessile
- Ispezione di parti in movimento senza fermare la produzione
Dotazione
Connettore segnale di ingresso · Maniglia superiore e inferiore
Accessori e ricambi compatibili
- SG-300 – Protezione frontale in gomma per stroboscopi Shimpo DT-3011N e DT-3015N
- CABLE-361-10FT – Cavo di sincronizzazione in cascata da 3 m (10 ft) per stroboscopi Shimpo DT-3011N e DT-3015N
Documentazione
- Catalogo: dt 3011n cat24 rev1
- Scheda tecnica / dimensioni: dt 3011n dimensional drawing
- Manuale d'uso: dt 3011n man24 rev1
Prezzo e disponibilità
I modelli senza prezzo esposto vengono proposti con configurazione definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando applicazione e campo di misura.
Aiuto nella scelta: DT-3011N
Stroboscopio allo xeno Shimpo DT-3011N per impieghi gravosi, alimentazione 100–115 V c.a., campo 30–35.000 lampi/min, accuratezza ±0,05% della lettura, sfasamento e trigger esterno.
Modelli disponibili: DT-3011N, DT-3011N-EU, DT-3011N-KIT, DT-3011N-KIT-EU.
Orientamento tra le serie: gli stroboscopi portatili a LED (DT-326B, DT-362, DT-366, ST-1100, ST-4000, ST-5100) sono la scelta per manutenzione e ispezione di parti in movimento, con batteria ricaricabile e lunga durata dei LED; i modelli allo xeno (DT-311D, DT-3011N, DT-3015N, DT-735) offrono la massima intensità luminosa per ambienti molto illuminati; le versioni NEMA 4X/IP65 (DT-3011J) sono per ambienti umidi e polverosi; le barre fisse ST-328 (xeno) e ST-329 (LED) illuminano l'intera larghezza di macchine da stampa, imballaggio e tessili; le versioni BL (black light) servono al controllo di inchiostri e marcature UV.
Applicazioni tipiche:
- Manutenzione predittiva e preventiva di motori, alberi e ingranaggi
- Stampa rotocalco, imballaggio e tessile
- Ispezione di parti in movimento senza fermare la produzione
In caso di dubbio contattateci: il nostro supporto tecnico Vi indica il modello e la portata adatti alla Vostra applicazione.
Integrazione e programmazione
La frequenza dei lampi si imposta dalla tastiera o con la manopola e si legge sul display; i modelli con ingresso trigger esterno si sincronizzano con un sensore (fotocellula, prossimità) per "congelare" automaticamente il movimento alla velocità reale della macchina, con regolazione dello sfasamento.
Le barre ST-328/ST-329 si installano a bordo macchina con le staffe in dotazione e si comandano dalla centralina remota; versioni con alimentazione 100-120 V o 220-240 V. Per l'integrazione con encoder o segnali macchina il nostro team tecnico Vi supporta nella scelta di cavi, sensori e adattatori.
Calibrazione e riparazione
Gli stroboscopi Shimpo sono tarati in fabbrica e la precisione della frequenza è garantita dall'oscillatore al quarzo. Su richiesta forniamo il certificato di taratura della frequenza con riferibilità. Lampade allo xeno, batterie, cavi e protezioni in gomma sono disponibili come ricambi originali.
Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato, la verifica periodica e le riparazioni degli strumenti Shimpo. Contattateci indicando modello e numero di serie.
