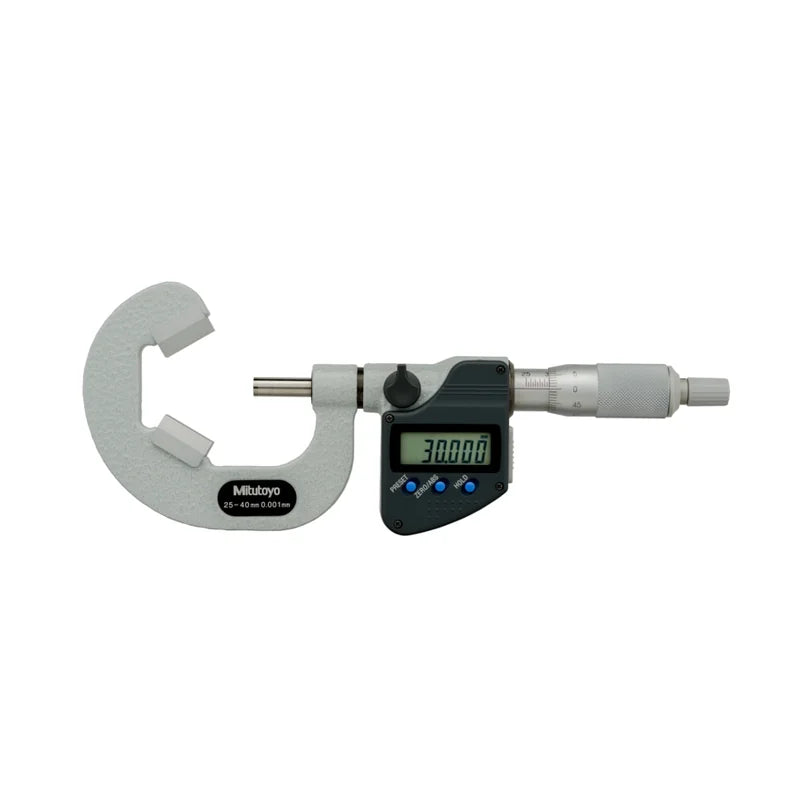

Micrometro Digimatic con incudine a V Mitutoyo 314-253-30, campo 25-40 mm
Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.
Accessori disponibili
Informazioni di prodotto e di utilizzo
Micrometro Digimatic con incudine a V Mitutoyo 314-253-30, campo 25-40 mm. Offre i seguenti vantaggi: Misura il diametro esterno degli utensili da taglio (come maschi, alesatori, frese) a tre scanalature; Per misurare il diametro del passo dei maschi con il metodo a filo singolo, sono disponibili incudini a V con scanalatura centrale.
Caratteristiche principali
- Misura il diametro esterno degli utensili da taglio (come maschi, alesatori, frese) a tre scanalature.
- Per misurare il diametro del passo dei maschi con il metodo a filo singolo, sono disponibili incudini a V con scanalatura centrale.
Descrizione
Questo micrometro con incudine a V Digimatic facilita la misura di utensili da taglio e maschi. Offre i seguenti vantaggi:
Dati tecnici
| Digitale / Analogico | Digitale |
| Pollici - Metrici | Metrico |
| Campo | 25–40 mm |
| Risoluzione | 0,001 mm |
| Errore massimo ammesso (Intero campo) | ±5 µm |
| Incudine | senza scanalature |
| Note | - |
| Display | LCD, altezza caratteri 7.5 mm |
| Superfici di misura | Angolo del prisma 60,0° |
| Stelo | Passo vite 0,75 mm, ø6,35 mm, con blocco |
| Scala | Tamburo e bussola cromati opachi, Ø 18 mm |
| Uscita dati | Si |
| F. di misura | 5 - 10 N |
| Alimentazione | batteria SR-44 |
| Durata batteria | circa 2.4 anni |
| Asta di riscontro | 167,0-329,0 ø25,0 mm |
| ZERO / ABS | Si |
| Spegnimento automatico dopo 20 minuti di inutilizzo | Si |
| Allarme basso voltaggio | Si |
| Funzione Lock | Si |
| HOLD | Si |
| 2 x PRESET | Si |
| Massa | 465 g |
| Codice Mitutoyo | 314-253-30 |
Dotazione
scatola · chiave · aste di riscontro · 1 batteria SR44
Accessori compatibili
- 05CZA662 – Cavo Digimatic con tasto dati IP67, 1 m, tipo micrometro – Mitutoyo 05CZA662
- 05CZA663 – Cavo Digimatic con tasto dati IP67, 2 m, tipo micrometro – Mitutoyo 05CZA663
- 06AFM380B – USB Input Tool Direct (da Digimatic a USB), Cavo da 2 m, Digimatic/Digimatic 2, con pulsante dati tipo IP micrometro – Mitutoyo 06AFM380B
- 264-622 – U-WAVE fit, IP67, Trasm. wireless per micrometro – Mitutoyo 264-622
- 264-623 – U-WAVE fit, tipo con cicalino, Trasm. wireless per micrometro – Mitutoyo 264-623
- 264-626 – U-WAVE fit Bluetooth, tipo IP67, Trasm. wireless per micrometro – Mitutoyo 264-626
- 264-627 – U-WAVE fit Bluetooth, tipo cicalino, Trasm. wireless per micrometro – Mitutoyo 264-627
- 02AZF310 – Unità di connessione per calibro IP, Micrometro, con pulsante dati per U-WA- VE fit, U-WAVE fit Bluetooth – Mitutoyo 02AZF310
Parti di ricambio e consumo
- 63AAA800 – Batteria SR44 1,5 V Mitutoyo 63AAA800
Documentazione
- Brochure: prit 1491 digimatic micrometer it
- Documento: 11-23-96-catalog extract-micrometri digimatic con incudine a v ca
Prezzo e disponibilità
I modelli senza prezzo esposto vengono proposti con configurazione definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando applicazione e campo di misura.
Aiuto nella scelta: Micrometri Digimatic con incudine a V
Micrometro Digimatic con incudine a V Mitutoyo 314-253-30, campo 25-40 mm. Offre i seguenti vantaggi: Misura il diametro esterno degli utensili da taglio (come maschi, alesatori, frese) a tre scanalature; Per misurare il diametro del passo dei maschi con il metodo a filo singolo, sono disponibili incudini a V con scanalatura centrale.
Scegliete il micrometro in base a campo (25–40 mm) e tipo di contatto: incudini piane per alberi e piastre, a lama per gole e scanalature, a punta o a disco per filetti e ingranaggi, incudini intercambiabili per campi ampi. La protezione IP65 consente l'uso in macchina con liquido refrigerante; il frizione a cricchetto garantisce forza di misura costante. I modelli "con uscita dati" si collegano a PC o U-WAVE.
In caso di dubbio contattateci: il nostro supporto tecnico Vi indica modello, campo di misura e accessori adatti alla Vostra applicazione.
Integrazione e programmazione
Gli strumenti Digimatic con uscita dati trasferiscono le misure con il protocollo Mitutoyo Digimatic: via cavo con tasto dati verso USB Input Tool (il PC li riceve come tastiera, direttamente in Excel o nel software SPC), oppure senza fili con i trasmettitori U-WAVE (ricevitore USB o Bluetooth). I comparatori possono essere collegati a unità di visualizzazione multi-canale e a sistemi di controllo statistico di processo.
Per l'integrazione in postazioni di collaudo, attrezzature di misura o software SPC il nostro team tecnico Vi supporta nella scelta di cavi, ricevitori e software.
Calibrazione e riparazione
Lo strumento è fornito con certificato di ispezione Mitutoyo. Per i sistemi qualità ISO 9001 / IATF è consigliata la taratura periodica (tipicamente annuale) con certificato riferibile; RODER la gestisce tramite laboratori accreditati. Verificate lo zero (o con il riscontro in dotazione per i campi oltre 25 mm) e il parallelismo delle incudini con i vetri ottici; usate sempre il cricchetto per una forza di misura costante.
Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato (anche ACCREDIA tramite laboratori partner), la verifica periodica e le riparazioni degli strumenti Mitutoyo. Contattateci indicando modello e numero di serie.
