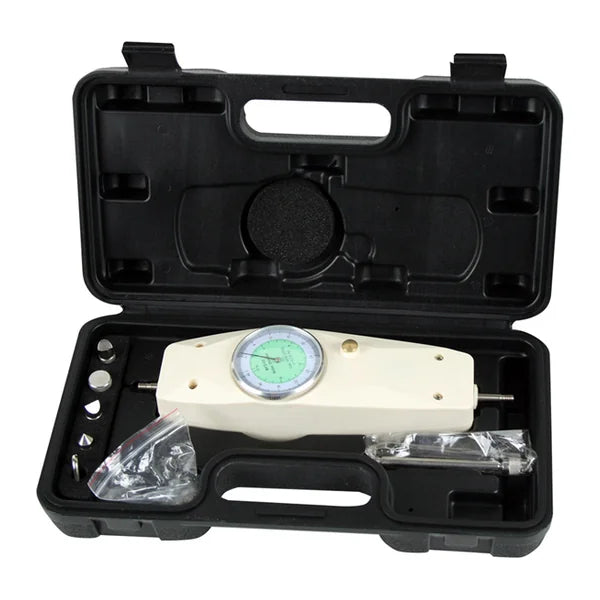

Dinamometro meccanico a doppia scala kg/lb Shimpo serie MFD – portate da 2 a 50 kg
Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.
Accessori disponibili
Informazioni di prodotto e di utilizzo
Dinamometro meccanico Shimpo MFD-02 con doppia scala kg/lb e funzione di picco, portata 2 kg (4,5 lb), risoluzione 0,02 kg, accuratezza ±1% F.S.
Modelli della serie
| MFD-02 | Dinamometro meccanico Shimpo MFD-02 con doppia scala kg/lb e funzione di picco, portata 2 kg (4,5 lb), risoluzione 0,02 kg, accuratezza ±1% F.S. |
| MFD-03 | Dinamometro meccanico Shimpo MFD-03 con doppia scala kg/lb e funzione di picco, portata 5 kg (11 lb), risoluzione 0,05 kg, accuratezza ±1% F.S. |
| MFD-04 | Dinamometro meccanico Shimpo MFD-04 con doppia scala kg/lb e funzione di picco, portata 10 kg (22 lb), risoluzione 0,1 kg, accuratezza ±1% F.S. |
| MFD-05 | Dinamometro meccanico Shimpo MFD-05 con doppia scala kg/lb e funzione di picco, portata 20 kg (45 lb), risoluzione 0,2 kg, accuratezza ±1% F.S. |
| MFD-06 | Dinamometro meccanico Shimpo MFD-06 con doppia scala kg/lb e funzione di picco, portata 50 kg (110 lb), risoluzione 0,5 kg, accuratezza ±1% F.S. |
Descrizione
I dinamometri meccanici Shimpo serie MFD con doppia scala kg/lb e analisi della forza di picco sono semplici ed economici, ideali per prove di spinta e trazione in produzione, prove sui materiali, manutenzione e ispezione. Azzeramento del picco a pulsante, quadrante grande, design compatto ed ergonomico per l'uso a mano, impugnatura opzionale per carichi oltre 6,8 kg. Misura forze di trazione e compressione con un unico strumento, in tempo reale o picco.
Accuratezza ±1% F.S., quadrante analogico da 50 mm ruotabile di 360° per la tara, sovraccarico 120% della portata, peso 0,57 kg. Fornito con valigetta, certificato di taratura e adattatori. Garanzia 1 anno.
Modello MFD-02: portata 2 kg (4,5 lb), risoluzione 0,02 kg.
Applicazioni tipiche
- Controllo in accettazione e collaudo del prodotto finito
- Prove di trazione e compressione portatili o su banco
- Ricerca e sviluppo
Dotazione
Valigetta · Certificato di taratura · Adattatori
Accessori e ricambi compatibili
- FG-M6ADP-AL – Set di adattatori in alluminio (scalpello, cono, testa piatta, gancio, prolunga), filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6CL-AL – Adattatore a scalpello in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6CN-AL – Adattatore conico in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6FL-AL – Adattatore a testa piatta in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6GV-AL – Adattatore a testa con tacca in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6HK-AL – Adattatore a gancio in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6RD-AL – Prolunga in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6HKL-AL – Adattatore a gancio grande in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6FKL-AL – Adattatore a gancio a V grande in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- ERGO-KIT – Kit di accessori imbottiti ERGO per prove ergonomiche con dinamometri Shimpo
- MFP-HANDLE – Adattatore con impugnatura per carichi elevati per dinamometri meccanici Shimpo MF e MFD
Documentazione
- Catalogo: mfd cat24 rev1
- Scheda tecnica / dimensioni: mfd serie es
- Manuale d'uso: mfd operation manuale es
Prezzo e disponibilità
I modelli senza prezzo esposto vengono proposti con configurazione definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando applicazione e campo di misura.
Aiuto nella scelta: serie MFD
Dinamometro meccanico Shimpo MFD-02 con doppia scala kg/lb e funzione di picco, portata 2 kg (4,5 lb), risoluzione 0,02 kg, accuratezza ±1% F.S.
Modelli disponibili: MFD-02, MFD-03, MFD-04, MFD-05, MFD-06. La portata va scelta in modo che la forza da misurare cada tra il 20 e l'80% del fondo scala: così si sfrutta al meglio l'accuratezza dello strumento e si evitano sovraccarichi.
Orientamento tra le serie: FG-3000 e FG-7000 sono i dinamometri digitali compatti (il FG-7000 aggiunge uscite dati e memoria); FGE-XY e FGV-XY hanno display reversibile per lettura in trazione e compressione (FGV con uscite USB/RS-232); FG-3000R e FG-7000L usano celle di carico esterne per grandi portate; MF e MFD sono i dinamometri meccanici senza batteria; i kit PT aggiungono gli accessori per ergonomia e fisioterapia.
Applicazioni tipiche:
- Controllo in accettazione e collaudo del prodotto finito
- Prove di trazione e compressione portatili o su banco
- Ricerca e sviluppo
In caso di dubbio contattateci: il nostro supporto tecnico Vi indica il modello e la portata adatti alla Vostra applicazione.
Integrazione e programmazione
I dinamometri della serie MFD si usano a mano o montati su un banco prova Shimpo FGS (manuale o motorizzato) tramite la piastra di fissaggio; gli afferraggi con filetto M4, M6 o M10 si avvitano direttamente sull'asta di misura.
I modelli con uscita dati (USB, RS-232, analogica secondo il modello) trasferiscono le letture a PC con il software Shimpo per grafici forza/tempo, statistiche e rapporti di prova; i modelli con memoria registrano i picchi per lo scarico successivo. I dinamometri meccanici MF/MFD sono a lettura diretta su quadrante con indice di picco.
Il nostro team tecnico Vi supporta nella scelta di banco, afferraggi e software e nell'integrazione nei Vostri piani di controllo.
Calibrazione e riparazione
Ogni dinamometro Shimpo è tarato in fabbrica; su richiesta forniamo il certificato di taratura con riferibilità. La verifica periodica (consigliata annuale, o secondo il Vostro sistema qualità) si esegue con masse campione o cella di riferimento su tutta la portata, in trazione e in compressione.
Evitate sovraccarichi oltre il fondo scala e urti sull'asta di misura: sono la prima causa di deriva della cella di carico.
Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato, la verifica periodica e le riparazioni degli strumenti Shimpo. Contattateci indicando modello e numero di serie.
