Dinamometro meccanico Shimpo serie MF – portate da 1 a 50 kg / da 2 a 100 lb e kit ergonomici
Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.
Accessori disponibili
Informazioni di prodotto e di utilizzo
Dinamometro meccanico a quadrante Shimpo MF-1KG per trazione e compressione, portata 1 kg, divisione 0,005 kg, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante.
Modelli della serie
| MF-1KG | Dinamometro meccanico a quadrante Shimpo MF-1KG per trazione e compressione, portata 1 kg, divisione 0,005 kg, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-2 | Dinamometro meccanico a quadrante Shimpo MF-2 per trazione e compressione, portata 2 lb, divisione 0,01 lb, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-2KG | Dinamometro meccanico a quadrante Shimpo MF-2KG per trazione e compressione, portata 2 kg, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-3KG | Dinamometro meccanico a quadrante Shimpo MF-3KG per trazione e compressione, portata 3 kg, divisione 0,02 kg, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-5 | Dinamometro meccanico a quadrante Shimpo MF-5 per trazione e compressione, portata 5 lb, divisione 0,025 lb, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-5KG | Dinamometro meccanico a quadrante Shimpo MF-5KG per trazione e compressione, portata 5 kg, divisione 0,025 kg, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-10 | Dinamometro meccanico a quadrante Shimpo MF-10 per trazione e compressione, portata 10 lb, divisione 0,05 lb, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-10KG | Dinamometro meccanico a quadrante Shimpo MF-10KG per trazione e compressione, portata 10 kg, divisione 0,05 kg, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-20 | Dinamometro meccanico a quadrante Shimpo MF-20 per trazione e compressione, portata 20 lb, divisione 0,1 lb, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-20KG | Dinamometro meccanico a quadrante Shimpo MF-20KG per trazione e compressione, portata 20 kg, divisione 0,1 kg, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-30 | Dinamometro meccanico a quadrante Shimpo MF-30 per trazione e compressione, portata 30 lb, divisione 0,2 lb, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-30KG | Dinamometro meccanico a quadrante Shimpo MF-30KG per trazione e compressione, portata 30 kg, divisione 0,2 kg, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-50 | Dinamometro meccanico a quadrante Shimpo MF-50 per trazione e compressione, portata 50 lb, divisione 0,25 lb, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-50KG | Dinamometro meccanico a quadrante Shimpo MF-50KG per trazione e compressione, portata 50 kg, divisione 0,25 kg, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-PT50KG | Kit Shimpo MF-PT50KG per prove ergonomiche con dinamometro meccanico MF-50KG: valigetta robusta, adattatori, accessori imbottiti ERGO, impugnatura e certificato NIST. |
| MF-100 | Dinamometro meccanico a quadrante Shimpo MF-100 per trazione e compressione, portata 100 lb, divisione 0,5 lb, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante. |
| MF-PT100 | Kit Shimpo MF-PT100 per prove ergonomiche con dinamometro meccanico MF-100: valigetta robusta, adattatori, accessori imbottiti ERGO, impugnatura e certificato NIST. |
Descrizione
I dinamometri meccanici Shimpo serie MF con analisi della forza di picco sono robusti, semplici ed economici, ideali per prove di spinta e trazione in produzione, prove sui materiali, manutenzione e ispezione. La modalità picco ha un comodo azzeramento a pulsante, utile per prove ripetitive in linea o in controllo qualità; il grande quadrante mostra le variazioni della forza in tempo reale e riduce gli errori di parallasse. Progettato per l'uso a mano, può essere utilizzato con l'impugnatura opzionale per carichi oltre 6,8 kg. La risposta è immediata grazie al principio meccanico; la taratura è garantita da molle accoppiate con precisione, protette dal sovraccarico fino a 75 kg. Custodia in alluminio pressofuso; valigetta e adattatori inclusi. Misura forze di trazione e compressione con un unico strumento, in tempo reale o picco.
Accuratezza ±0,2% F.S., indicazione analogica, sovraccarico 75 kg (165 lb), peso 0,73 kg.
Modello MF-1KG: portata 1 kg, divisione del quadrante 0,005 kg.
Applicazioni tipiche
- Controllo in accettazione e collaudo del prodotto finito
- Prove di trazione e compressione portatili o su banco
- Ricerca e sviluppo
Dotazione
Valigetta · Adattatori
Accessori e ricambi compatibili
- FG-M6ADP-AL – Set di adattatori in alluminio (scalpello, cono, testa piatta, gancio, prolunga), filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6CL-AL – Adattatore a scalpello in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6CN-AL – Adattatore conico in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6FL-AL – Adattatore a testa piatta in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6GV-AL – Adattatore a testa con tacca in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6HK-AL – Adattatore a gancio in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6RD-AL – Prolunga in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6HKL-AL – Adattatore a gancio grande in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- FG-M6FKL-AL – Adattatore a gancio a V grande in alluminio, filetto M6, per dinamometri meccanici Shimpo MF e MFD
- ERGO-KIT – Kit di accessori imbottiti ERGO per prove ergonomiche con dinamometri Shimpo
- MFP-HANDLE – Adattatore con impugnatura per carichi elevati per dinamometri meccanici Shimpo MF e MFD
- UNI-PLATE – Piastra universale di montaggio per dinamometri su banchi prova Shimpo
Documentazione
- Catalogo: mf cat24 rev1
- Scheda tecnica / dimensioni: mf dimensioni
- Scheda tecnica / dimensioni: mf serie es
- Manuale d'uso: mf serie manuale es
Prezzo e disponibilità
I modelli senza prezzo esposto vengono proposti con configurazione definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando applicazione e campo di misura.
Aiuto nella scelta: serie MF
Dinamometro meccanico a quadrante Shimpo MF-1KG per trazione e compressione, portata 1 kg, divisione 0,005 kg, accuratezza ±0,2% F.S., funzione di picco con azzeramento a pulsante.
Modelli disponibili: MF-1KG, MF-2, MF-2KG, MF-3KG, MF-5, MF-5KG, MF-10, MF-10KG …. La portata va scelta in modo che la forza da misurare cada tra il 20 e l'80% del fondo scala: così si sfrutta al meglio l'accuratezza dello strumento e si evitano sovraccarichi.
Orientamento tra le serie: FG-3000 e FG-7000 sono i dinamometri digitali compatti (il FG-7000 aggiunge uscite dati e memoria); FGE-XY e FGV-XY hanno display reversibile per lettura in trazione e compressione (FGV con uscite USB/RS-232); FG-3000R e FG-7000L usano celle di carico esterne per grandi portate; MF e MFD sono i dinamometri meccanici senza batteria; i kit PT aggiungono gli accessori per ergonomia e fisioterapia.
Applicazioni tipiche:
- Controllo in accettazione e collaudo del prodotto finito
- Prove di trazione e compressione portatili o su banco
- Ricerca e sviluppo
In caso di dubbio contattateci: il nostro supporto tecnico Vi indica il modello e la portata adatti alla Vostra applicazione.
Integrazione e programmazione

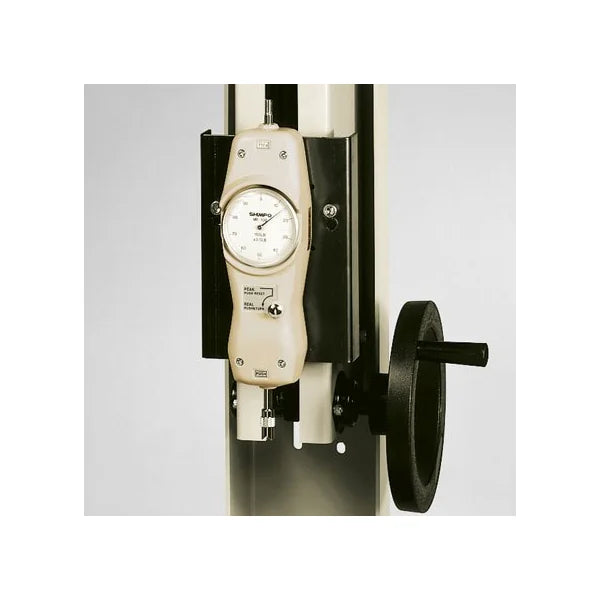

I dinamometri della serie MF si usano a mano o montati su un banco prova Shimpo FGS (manuale o motorizzato) tramite la piastra di fissaggio; gli afferraggi con filetto M4, M6 o M10 si avvitano direttamente sull'asta di misura.
I modelli con uscita dati (USB, RS-232, analogica secondo il modello) trasferiscono le letture a PC con il software Shimpo per grafici forza/tempo, statistiche e rapporti di prova; i modelli con memoria registrano i picchi per lo scarico successivo. I dinamometri meccanici MF/MFD sono a lettura diretta su quadrante con indice di picco.
Il nostro team tecnico Vi supporta nella scelta di banco, afferraggi e software e nell'integrazione nei Vostri piani di controllo.
Calibrazione e riparazione
Ogni dinamometro Shimpo è tarato in fabbrica; su richiesta forniamo il certificato di taratura con riferibilità. La verifica periodica (consigliata annuale, o secondo il Vostro sistema qualità) si esegue con masse campione o cella di riferimento su tutta la portata, in trazione e in compressione.
Evitate sovraccarichi oltre il fondo scala e urti sull'asta di misura: sono la prima causa di deriva della cella di carico.
Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato, la verifica periodica e le riparazioni degli strumenti Shimpo. Contattateci indicando modello e numero di serie.
