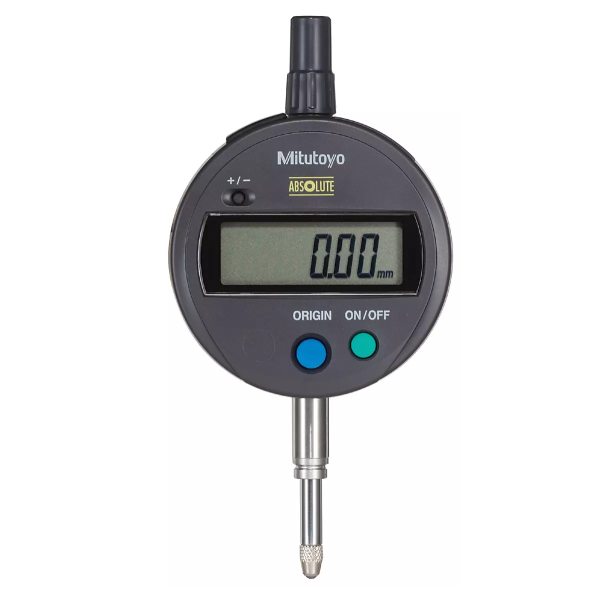

Comparatore ABSOLUTE Digimatic ID-SX Mitutoyo 543-781-10, corsa 12,7 mm, risoluzione 0,01 mm, fondello con occhiello
- SKU: 543-781-10
- PRODUTTORE: MITUTOYO
Impossibile caricare la disponibilità del ritiro
Pagamenti sicuri e protetti:
Informazioni di prodotto e di utilizzo
Comparatore ABSOLUTE Digimatic ID-SX Mitutoyo 543-781-10, corsa 12,7 mm, risoluzione 0,01 mm, fondello con occhiello. Sistema Absolute: l' impostazione dello zero avviene una sola volta e rimane memorizzata fino alla successiva sostituzione delle batterie; Accuratezza di misura anche alle massime velocità; Display LCD con caratteri alti 9 mm di facile lettura.
Caratteristiche principali
- Sistema Absolute: l' impostazione dello zero avviene una sola volta e rimane memorizzata fino alla successiva sostituzione delle batterie.
- Accuratezza di misura anche alle massime velocità.
- Display LCD con caratteri alti 9 mm di facile lettura.
- Elevata durata delle batterie
Descrizione
Comparatore ID-SX ABSOLUTE Digimatic
Dati tecnici
| Modello | ID-S1012X2 |
| Digitale / Analogico | Digitale |
| Pollici - Metrici | Metrico |
| Campo | 12,7 mm |
| Risoluzione | 0.01 mm |
| Max. Permissible Error E MPE (Total Range) | 0,02 mm |
| H MPE (Errore di Isteresi) | 0.02 mm |
| R MPE (Ripetibilità) | 0.01 mm |
| Forza di misura MPL | ≤1.5 N |
| Protezione | IP42 |
| Tipo | Norme EN ISO |
| Massa | 150 g |
| Uscita dati | Si |
| Display | LCD, altezza caratteri 9 mm |
| Max. Velocità di risposta | Illimitata |
| Allarme | Bassa tensione, errore del sensore, errore nella composizione dei dati ABS |
| Stelo ∅ | 8 mm |
| Punto di contatto | Sfera in met. duro, filetto: M2.5x0.45 |
| Alimentazione | 1 batteria SR44 |
| Durata batteria | Circa 18000 ore (tipo 0.001 mm ), Circa 20000 ore (tipo 0.01 mm ) |
| Riga ottica digitale | Encoder lineare ABSOLUTE elettrostatico capacitivo |
| Note | Questo indicatore digitale dispone di un'uscita dati ma non di un pulsante dati integrato |
| ON/OFF | Si |
| Direzione conteggio selezionabile | Si |
| ORIGINE | Si |
| Codice Mitutoyo | 543-781-10 |
Dotazione
Include batteria SR44 · certificato di ispezione
Accessori compatibili
- 905338 – Cavo Digimatic (1 m)
- 905409 – Cavo Digimatic (2 m)
- 06AFM380F – USB Input Tool Direct (da Digimatic a USB), Digi/Digi2, piatto diritto – Mitutoyo 06AFM380F
- 264-623 – U-WAVE fit, tipo con cicalino, Trasm. wireless per micrometro – Mitutoyo 264-623
- 264-622 – U-WAVE fit, IP67, Trasm. wireless per micrometro – Mitutoyo 264-622
- 264-627 – U-WAVE fit Bluetooth, tipo cicalino, Trasm. wireless per micrometro – Mitutoyo 264-627
- 264-626 – U-WAVE fit Bluetooth, tipo IP67, Trasm. wireless per micrometro – Mitutoyo 264-626
- 02AZF670 – Piastra per trasm. U-WAVE, per comp. ID-C e ID-S – Mitutoyo 02AZF670
- 02AZD790F – Cavo U-Wave
- 21JZA295 – Cavo di sollevamento stelo Mitutoyo 21JZA295 per comparatori, L = 500 mm
- 21EZA198 – Leva di sollevamento (modelli 12,7 mm)
- 21EZA105 – Manopola di sollevamento (12,7 mm)
- 903594 – Air Drive Unit per LGS/ID-C/ID-S, per ID- S, ID-C, LGS, Campo 12,7 mm e 0,5” – Mitutoyo 903594
- 238774 – Soffietto in gomma
Parti di ricambio e consumo
- 63AAA800 – Batteria SR44 1,5 V Mitutoyo 63AAA800
- 901312 – Puntalino standard
- 21EAA423 – Soffietto in gomma Mitutoyo 21EAA423 per comparatori Digimatic serie 543
Documentazione
Aiuto nella scelta: Comparatori ABSOLUTE Digimatic ID-SX
Comparatore ABSOLUTE Digimatic ID-SX Mitutoyo 543-781-10, corsa 12,7 mm, risoluzione 0,01 mm, fondello con occhiello. Sistema Absolute: l' impostazione dello zero avviene una sola volta e rimane memorizzata fino alla successiva sostituzione delle batterie; Accuratezza di misura anche alle massime velocità; Display LCD con caratteri alti 9 mm di facile lettura.

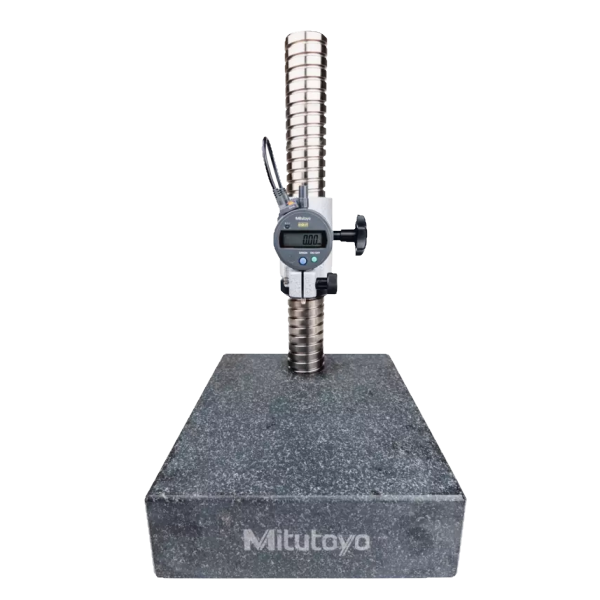

Scegliete il comparatore in base a corsa (12,7 mm) e risoluzione (0.01 mm): ID-S e ID-SX per il controllo di routine, ID-C per le funzioni avanzate (tolleranze GO/NG, Max/Min/TIR, calcolo), ID-F con display grande e retroilluminato, ID-H ad alta precisione (0,0005 mm), ID-N/ID-B per applicazioni compatte. Verificate il tipo di dorso (piatto o con orecchio) e il gambo Ø8 mm per il fissaggio su stativi e attrezzature.
In caso di dubbio contattateci: il nostro supporto tecnico Vi indica modello, campo di misura e accessori adatti alla Vostra applicazione.
Integrazione e programmazione
Gli strumenti Digimatic con uscita dati trasferiscono le misure con il protocollo Mitutoyo Digimatic: via cavo con tasto dati verso USB Input Tool (il PC li riceve come tastiera, direttamente in Excel o nel software SPC), oppure senza fili con i trasmettitori U-WAVE (ricevitore USB o Bluetooth). I comparatori possono essere collegati a unità di visualizzazione multi-canale e a sistemi di controllo statistico di processo.
Per l'integrazione in postazioni di collaudo, attrezzature di misura o software SPC il nostro team tecnico Vi supporta nella scelta di cavi, ricevitori e software.
Calibrazione e riparazione
Lo strumento è fornito con certificato di ispezione Mitutoyo. Per i sistemi qualità ISO 9001 / IATF è consigliata la taratura periodica (tipicamente annuale) con certificato riferibile; RODER la gestisce tramite laboratori accreditati. Controllate periodicamente la scorrevolezza dello stelo e la ripetibilità su un blocchetto; evitate urti sul tastatore.
Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato (anche ACCREDIA tramite laboratori partner), la verifica periodica e le riparazioni degli strumenti Mitutoyo. Contattateci indicando modello e numero di serie.
