Barra stroboscopica a LED per montaggio fisso Shimpo serie ST-329 – lunghezze da 235 a 1500 mm
Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.
Accessori disponibili
Informazioni di prodotto e di utilizzo
Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-0: lunghezza 235 mm (9,25"), 18 LED in 2 gruppi, centralina separata, alimentazione 100–120 V c.a., 60–120.000 lampi/min.
Modelli della serie
| ST-329-0 | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-0: lunghezza 235 mm (9,25"), 18 LED in 2 gruppi, centralina separata, alimentazione 100–120 V c.a., 60–120.000 lampi/min. |
| ST-329-0-230V | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-0-230V: lunghezza 235 mm (9,25"), 18 LED in 2 gruppi, centralina separata, alimentazione 220–260 V c.a., 60–120.000 lampi/min. |
| ST-329-1 | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-1: lunghezza 500 mm (20"), 27 LED in 3 gruppi, centralina separata, alimentazione 100–120 V c.a., 60–120.000 lampi/min. |
| ST-329-1-230V | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-1-230V: lunghezza 500 mm (20"), 27 LED in 3 gruppi, centralina separata, alimentazione 220–260 V c.a., 60–120.000 lampi/min. |
| ST-329-2 | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-2: lunghezza 600 mm (24"), 36 LED in 4 gruppi, centralina separata, alimentazione 100–120 V c.a., 60–120.000 lampi/min. |
| ST-329-2-230V | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-2-230V: lunghezza 600 mm (24"), 36 LED in 4 gruppi, centralina separata, alimentazione 220–260 V c.a., 60–120.000 lampi/min. |
| ST-329-3 | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-3: lunghezza 800 mm (31"), 54 LED in 6 gruppi, centralina separata, alimentazione 100–120 V c.a., 60–120.000 lampi/min. |
| ST-329-3-230V | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-3-230V: lunghezza 800 mm (31"), 54 LED in 6 gruppi, centralina separata, alimentazione 220–260 V c.a., 60–120.000 lampi/min. |
| ST-329-4 | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-4: lunghezza 1000 mm (39"), 63 LED in 7 gruppi, centralina separata, alimentazione 100–120 V c.a., 60–120.000 lampi/min. |
| ST-329-4-230V | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-4-230V: lunghezza 1000 mm (39"), 63 LED in 7 gruppi, centralina separata, alimentazione 220–260 V c.a., 60–120.000 lampi/min. |
| ST-329-5 | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-5: lunghezza 1100 mm (43"), 63 LED in 7 gruppi, centralina separata, alimentazione 100–120 V c.a., 60–120.000 lampi/min. |
| ST-329-5-230V | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-5-230V: lunghezza 1100 mm (43"), 63 LED in 7 gruppi, centralina separata, alimentazione 220–260 V c.a., 60–120.000 lampi/min. |
| ST-329-6 | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-6: lunghezza 1250 mm (49"), 81 LED in 9 gruppi, centralina separata, alimentazione 100–120 V c.a., 60–120.000 lampi/min. |
| ST-329-6-230V | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-6-230V: lunghezza 1250 mm (49"), 81 LED in 9 gruppi, centralina separata, alimentazione 220–260 V c.a., 60–120.000 lampi/min. |
| ST-329-7 | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-7: lunghezza 1300 mm (51"), 81 LED in 9 gruppi, centralina separata, alimentazione 100–120 V c.a., 60–120.000 lampi/min. |
| ST-329-7-230V | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-7-230V: lunghezza 1300 mm (51"), 81 LED in 9 gruppi, centralina separata, alimentazione 220–260 V c.a., 60–120.000 lampi/min. |
| ST-329-8 | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-8: lunghezza 1500 mm (59"), 99 LED in 11 gruppi, centralina separata, alimentazione 100–120 V c.a., 60–120.000 lampi/min. |
| ST-329-8-230V | Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-8-230V: lunghezza 1500 mm (59"), 99 LED in 11 gruppi, centralina separata, alimentazione 220–260 V c.a., 60–120.000 lampi/min. |
Descrizione

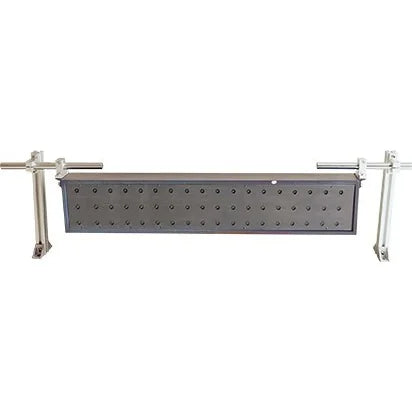

L'ST-329 è una barra stroboscopica per montaggio fisso con LED CREE ad alta potenza, che fornisce una luce luminosa e stabile su un ampio campo con una durata molto superiore agli stroboscopi allo xeno. Disponibile in lunghezze standard da 235 a 1500 mm, si monta facilmente sulle macchine; è disponibile un kit di montaggio opzionale. La centralina separata, collegata alla barra, ha tastiera a 8 tasti e grande display LCD retroilluminato; sfasamento, durata del lampo e frequenza si regolano rapidamente. Il lampo si imposta a mano o si sincronizza con il segnale di un sensore remoto, con ritardo e attivazione su fronte di salita o discesa. Settori: stampa, imballaggio, tessile, automotive, cavi, miniere, acciaio, chimica, ottica, medicale e navale.
Campo 60–120.000 lampi/min, accuratezza 0,01% ±1 cifra F.S. a 25 °C, durata dei LED circa 3–5 anni, display LCD retroilluminato, risoluzione 0,1 lampi/min fino a 12.000 e 1 oltre, durata del lampo 0,1–2,5°, sfasamento 0–359°. Ingresso segnale 12 V a impulsi, connettore M-16 a 3 poli, impulso >50 µs, ritardo 0–999 ms o 0–359°. Temperatura 0–35 °C, umidità 35–85% UR. Centralina in ABS con montaggio magnetico e staffa; barra con finestra in ABS e telaio in alluminio, flange per viti da 6 mm; grado di protezione IP65 (centralina e barra). Sezione 153 x 90 mm. Marcatura CE, RoHS. Garanzia 1 anno.
Modello ST-329-0: lunghezza 235 mm (9,25"), 18 LED in 2 gruppi, alimentazione 100–120 V c.a..
Applicazioni tipiche
- Ispezione in linea su macchine da stampa, imballaggio e tessili
Dotazione
Cavo di alimentazione da 2 m · Cavo di collegamento centralina/barra da 3 m (5 poli)
Accessori e ricambi compatibili
- MK-320 – Kit di montaggio per barre stroboscopiche Shimpo ST-328, ST-329 e ST-329BL
- E2E-X5ME1-Z – Sensore di prossimità con connessione a 3 poli per barre stroboscopiche Shimpo ST-328, ST-329 e ST-329BL
Documentazione
- Catalogo: st 329 cat24 rev1
- Scheda tecnica / dimensioni: st 329 e 329bl dimensioni
- Manuale d'uso: st 329 manuale es
Prezzo e disponibilità
I modelli senza prezzo esposto vengono proposti con configurazione definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando applicazione e campo di misura.
Aiuto nella scelta: ST-329
Barra stroboscopica a LED per montaggio fisso Shimpo ST-329-0: lunghezza 235 mm (9,25"), 18 LED in 2 gruppi, centralina separata, alimentazione 100–120 V c.a., 60–120.000 lampi/min.
Modelli disponibili: ST-329-0, ST-329-0-230V, ST-329-1, ST-329-1-230V, ST-329-2, ST-329-2-230V, ST-329-3, ST-329-3-230V ….
Orientamento tra le serie: gli stroboscopi portatili a LED (DT-326B, DT-362, DT-366, ST-1100, ST-4000, ST-5100) sono la scelta per manutenzione e ispezione di parti in movimento, con batteria ricaricabile e lunga durata dei LED; i modelli allo xeno (DT-311D, DT-3011N, DT-3015N, DT-735) offrono la massima intensità luminosa per ambienti molto illuminati; le versioni NEMA 4X/IP65 (DT-3011J) sono per ambienti umidi e polverosi; le barre fisse ST-328 (xeno) e ST-329 (LED) illuminano l'intera larghezza di macchine da stampa, imballaggio e tessili; le versioni BL (black light) servono al controllo di inchiostri e marcature UV.
Applicazioni tipiche:
- Ispezione in linea su macchine da stampa, imballaggio e tessili
In caso di dubbio contattateci: il nostro supporto tecnico Vi indica il modello e la portata adatti alla Vostra applicazione.
Integrazione e programmazione
La frequenza dei lampi si imposta dalla tastiera o con la manopola e si legge sul display; i modelli con ingresso trigger esterno si sincronizzano con un sensore (fotocellula, prossimità) per "congelare" automaticamente il movimento alla velocità reale della macchina, con regolazione dello sfasamento.
Le barre ST-328/ST-329 si installano a bordo macchina con le staffe in dotazione e si comandano dalla centralina remota; versioni con alimentazione 100-120 V o 220-240 V. Per l'integrazione con encoder o segnali macchina il nostro team tecnico Vi supporta nella scelta di cavi, sensori e adattatori.
Calibrazione e riparazione
Gli stroboscopi Shimpo sono tarati in fabbrica e la precisione della frequenza è garantita dall'oscillatore al quarzo. Su richiesta forniamo il certificato di taratura della frequenza con riferibilità. Lampade allo xeno, batterie, cavi e protezioni in gomma sono disponibili come ricambi originali.
Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato, la verifica periodica e le riparazioni degli strumenti Shimpo. Contattateci indicando modello e numero di serie.
