Banchi prova motorizzati Shimpo serie FGS-E per prove di trazione e compressione
Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.
Accessori disponibili
Informazioni di prodotto e di utilizzo

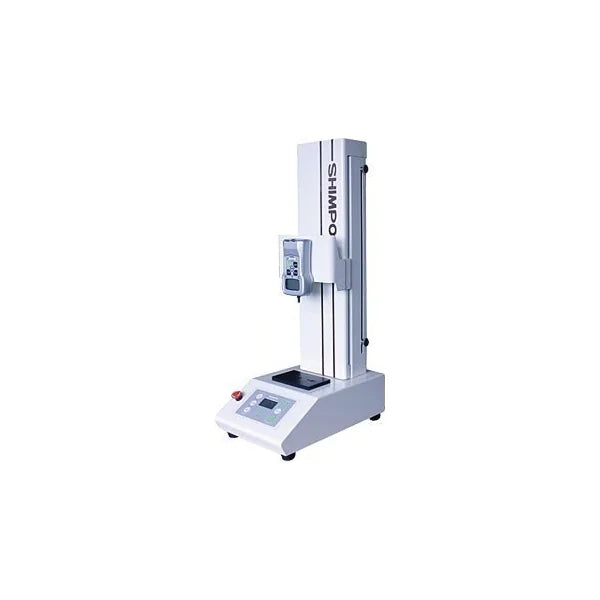

Banco prova motorizzato verticale Shimpo FGS-100E-H, alta velocità 20–600 mm/min, portata 50 kg (110 lb), corsa 400 mm, 4 modalità di funzionamento, arresto su sovraccarico dal dinamometro FGV.
Modelli della serie
| FGS-100E-H | Banco prova motorizzato verticale Shimpo FGS-100E-H, alta velocità 20–600 mm/min, portata 50 kg (110 lb), corsa 400 mm, 4 modalità di funzionamento, arresto su sovraccarico dal dinamometro FGV. |
| FGS-100E-L | Banco prova motorizzato verticale Shimpo FGS-100E-L, bassa velocità 6–180 mm/min, portata 50 kg (110 lb), corsa 400 mm, 4 modalità di funzionamento, arresto su sovraccarico dal dinamometro FGV. |

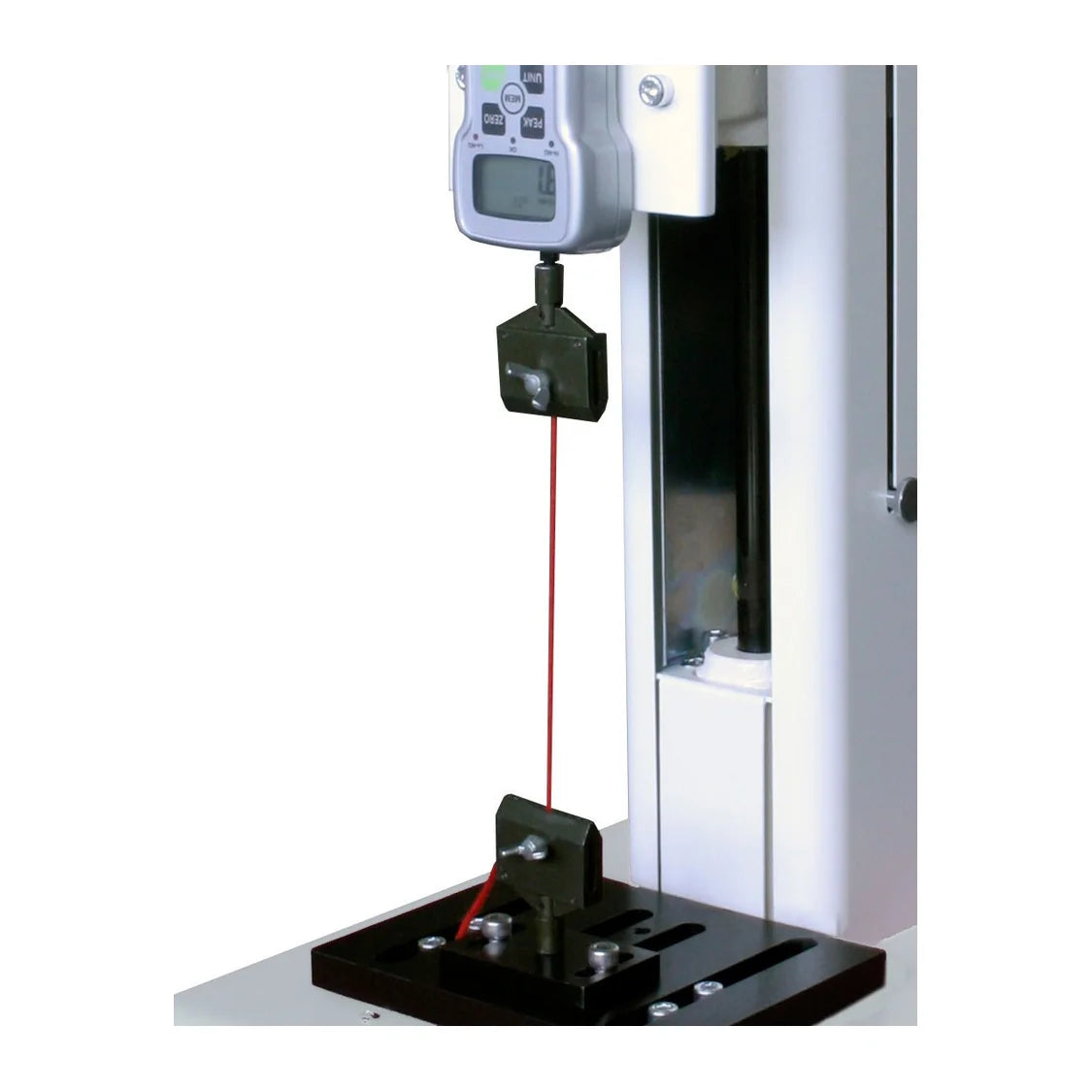

| FGS-220VC | Banco prova motorizzato Shimpo FGS-220VC, portata 100 kg (1000 N), corsa 400 mm, velocità 10–400 mm/min, servoriduttore e vite a ricircolo di sfere, controllo da tastiera o da PC con software FGT-VC. |
Descrizione
I banchi motorizzati Shimpo FGS-100E, abbinati ai dinamometri Shimpo, formano un sistema di misura della forza completo; la costruzione in acciaio li rende robusti e precisi. Tastiera a 7 tasti con pulsante di arresto di emergenza; quattro modalità (manuale, jog, ciclo singolo, continuo); unità di velocità mm/min o pollici/min; finecorsa superiore e inferiore regolabili manualmente. Collegato a un dinamometro Shimpo FGV, il banco riceve il limite di sovraccarico programmato e si ferma per proteggere il sensore. Compatibile con quasi tutti i dinamometri; alimentazione 100–230 V c.a. senza trasformatore.
Portata 50 kg (500 N); velocità alta velocità 20–600 mm/min; precisione della velocità ±5%; corsa 400 mm; display LCD a 3 cifre; temperatura 0–45 °C senza condensa; alimentazione 100–230 V c.a. ±10%; peso circa 20 kg; garanzia 2 anni.
Applicazioni tipiche
- Prove di trazione e compressione motorizzate
- Prove cicliche
Dotazione
Cavo di comunicazione del sovraccarico per FGV
Accessori e ricambi compatibili
- FGS-100ECBL – Cavo di interfaccia per protezione dal sovraccarico tra dinamometri Shimpo FGV e banchi FGS-100E / FGS-220VC
Documentazione
- Catalogo: fgs 100e cat24 rev1
- Scheda tecnica / dimensioni: fgs 100e dimensioni
- Scheda tecnica / dimensioni: fgs 100e es
- Manuale d'uso: fgs 100e hl manuale es
- Scheda tecnica / dimensioni: fgs 220vc 2024 rev1
- Scheda tecnica / dimensioni: fgs 220vc dimensioni
- Scheda tecnica / dimensioni: fgs vc es
- Manuale d'uso: fgs 220vc man24 rev1
Prezzo e disponibilità
I modelli senza prezzo esposto vengono proposti con configurazione definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando applicazione e campo di misura.
Aiuto nella scelta: serie Banchi motorizzati
Banco prova motorizzato verticale Shimpo FGS-100E-H, alta velocità 20–600 mm/min, portata 50 kg (110 lb), corsa 400 mm, 4 modalità di funzionamento, arresto su sovraccarico dal dinamometro FGV.
Modelli disponibili: FGS-100E-H, FGS-100E-L, FGS-220VC. La portata va scelta in modo che la forza da misurare cada tra il 20 e l'80% del fondo scala: così si sfrutta al meglio l'accuratezza dello strumento e si evitano sovraccarichi.
Orientamento tra le serie: FG-3000 e FG-7000 sono i dinamometri digitali compatti (il FG-7000 aggiunge uscite dati e memoria); FGE-XY e FGV-XY hanno display reversibile per lettura in trazione e compressione (FGV con uscite USB/RS-232); FG-3000R e FG-7000L usano celle di carico esterne per grandi portate; MF e MFD sono i dinamometri meccanici senza batteria; i kit PT aggiungono gli accessori per ergonomia e fisioterapia.
Applicazioni tipiche:
- Prove di trazione e compressione motorizzate
- Prove cicliche
In caso di dubbio contattateci: il nostro supporto tecnico Vi indica il modello e la portata adatti alla Vostra applicazione.
Integrazione e programmazione
I dinamometri della serie Banchi motorizzati si usano a mano o montati su un banco prova Shimpo FGS (manuale o motorizzato) tramite la piastra di fissaggio; gli afferraggi con filetto M4, M6 o M10 si avvitano direttamente sull'asta di misura.
I modelli con uscita dati (USB, RS-232, analogica secondo il modello) trasferiscono le letture a PC con il software Shimpo per grafici forza/tempo, statistiche e rapporti di prova; i modelli con memoria registrano i picchi per lo scarico successivo. I dinamometri meccanici MF/MFD sono a lettura diretta su quadrante con indice di picco.
Il nostro team tecnico Vi supporta nella scelta di banco, afferraggi e software e nell'integrazione nei Vostri piani di controllo.
Calibrazione e riparazione
Ogni dinamometro Shimpo è tarato in fabbrica; su richiesta forniamo il certificato di taratura con riferibilità. La verifica periodica (consigliata annuale, o secondo il Vostro sistema qualità) si esegue con masse campione o cella di riferimento su tutta la portata, in trazione e in compressione.
Evitate sovraccarichi oltre il fondo scala e urti sull'asta di misura: sono la prima causa di deriva della cella di carico.
Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato, la verifica periodica e le riparazioni degli strumenti Shimpo. Contattateci indicando modello e numero di serie.
