Banchi prova manuali Shimpo serie FGS per dinamometri – portate da 50 a 1000 lb
Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.
Accessori disponibili
Informazioni di prodotto e di utilizzo

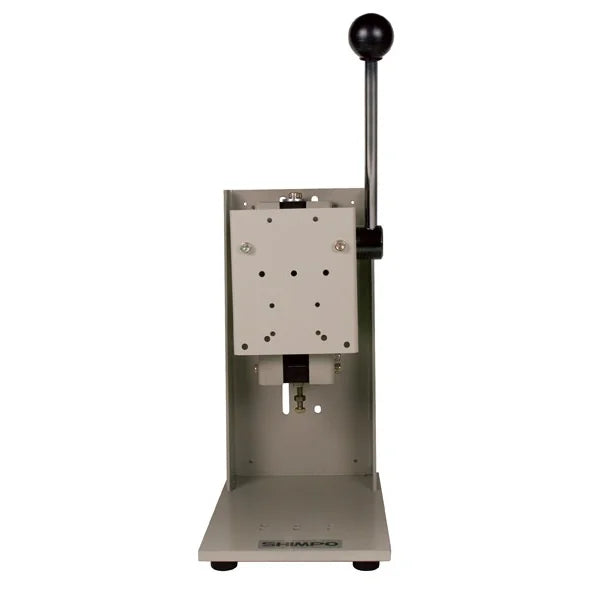

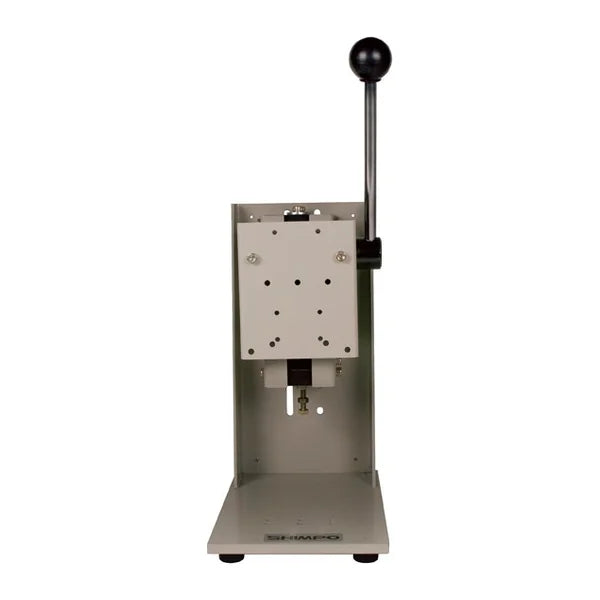

Banco prova manuale a leva Shimpo FGS-50S per dinamometri, portata 22 kg (50 lb), corsa 50 mm, struttura in acciaio.
Modelli della serie
| FGS-50S | Banco prova manuale a leva Shimpo FGS-50S per dinamometri, portata 22 kg (50 lb), corsa 50 mm, struttura in acciaio. |

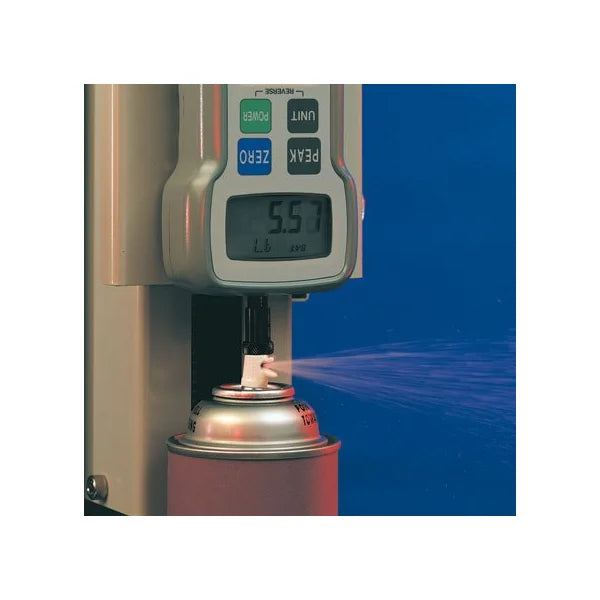

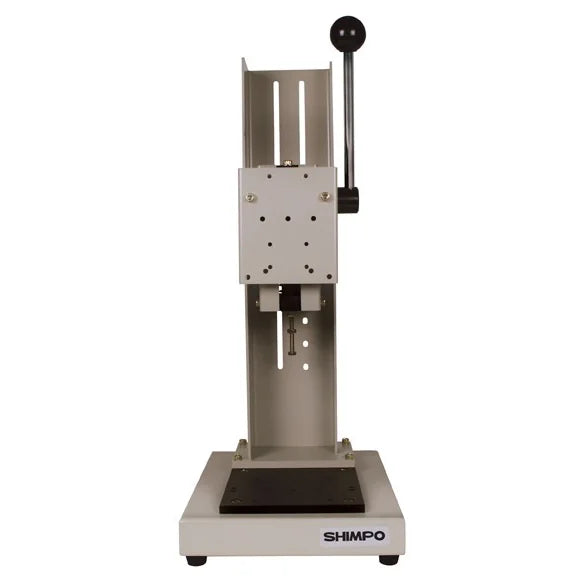

| FGS-100L | Banco prova manuale a leva Shimpo FGS-100L per dinamometri, portata 100 kg (200 lb), corsa 50 mm, struttura in acciaio. |

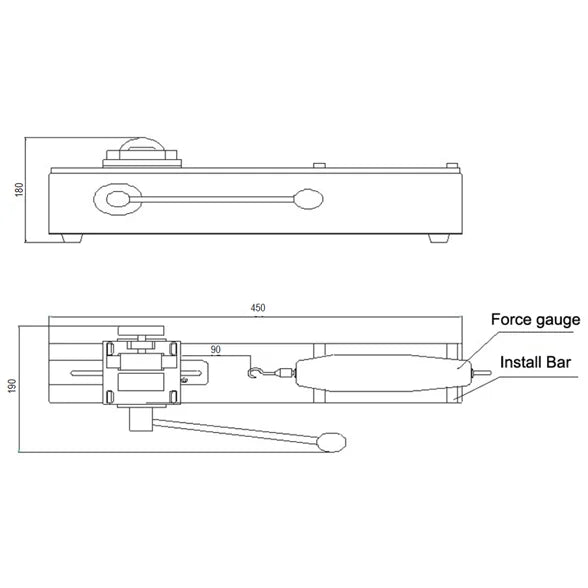

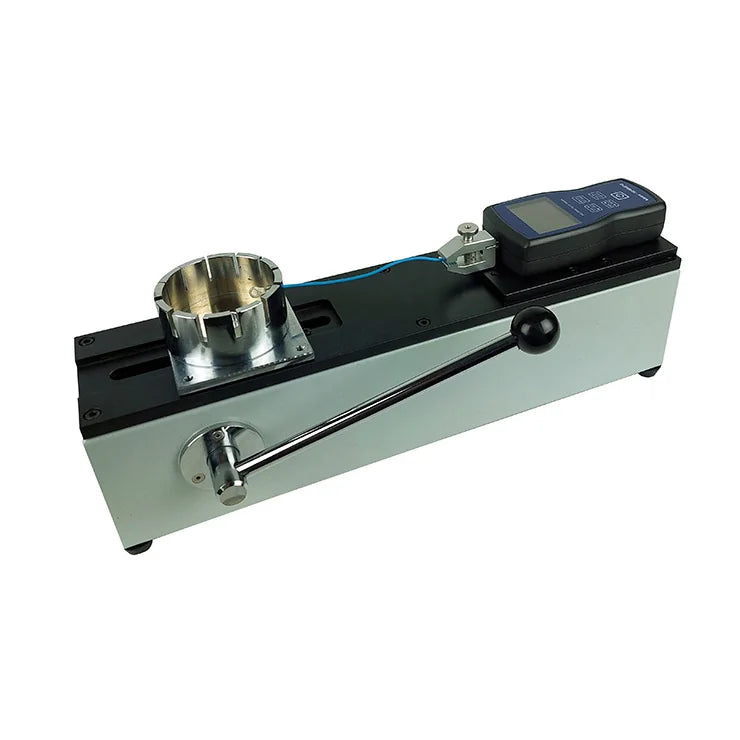

| FGS-X100L | Banco prova orizzontale a leva Shimpo FGS-X100L per prove di estrazione su terminali e cablaggi, portata 50 kg (112 lb), corsa 52 mm, afferraggio a denti larghi integrato. |

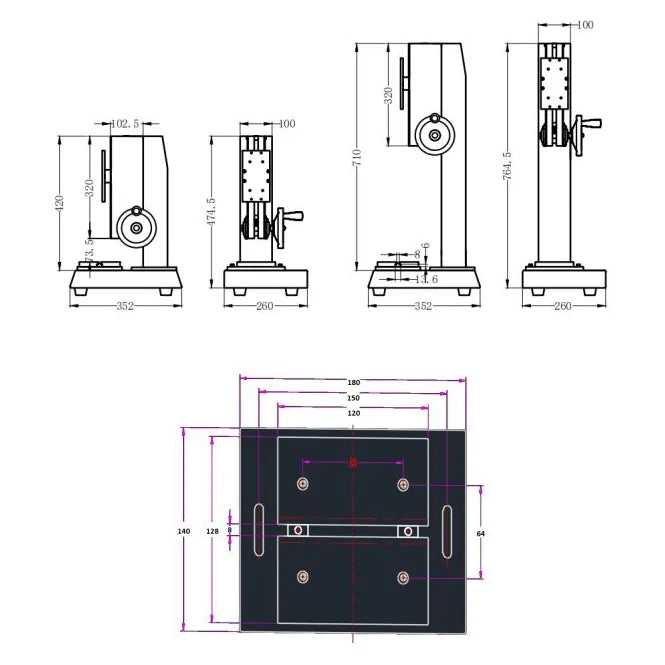

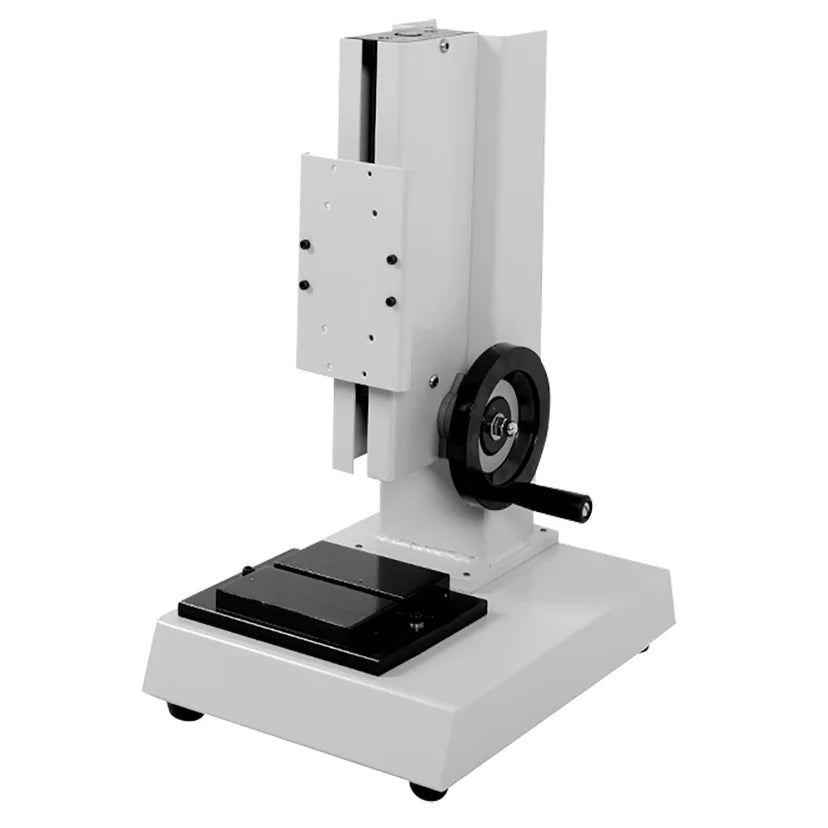

| FGS-200W | Banco prova manuale verticale a volantino Shimpo FGS-200W con base regolabile, portata 100 kg (220 lb), corsa 180 mm, luce 285,75 mm. |

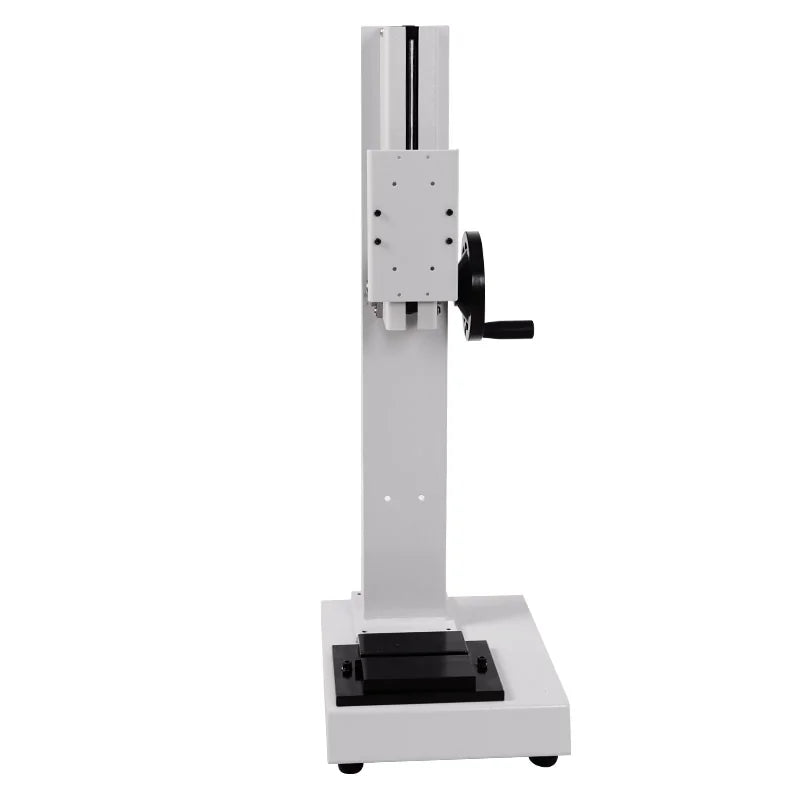

| FGS-200W-EX | Banco prova manuale verticale a volantino Shimpo FGS-200W-EX con telaio prolungato, portata 100 kg (220 lb), corsa 180 mm, luce 570 mm. |
| FGS-250W | Banco prova manuale Shimpo FGS-250W con volantino superiore, utilizzabile in verticale o in orizzontale, portata 125 kg (250 lbf), corsa fino a 230 mm. |
| FGS-1000H | Banco prova manuale a volantino Shimpo FGS-1000H, portata 500 kg (1000 lb), corsa 152 mm, luce verticale fino a 330 mm. |
Descrizione
I banchi manuali a leva Shimpo consentono risultati accurati e costanti senza il costo di un sistema motorizzato e sono ideali per prove rapide. Compatibili con i dinamometri digitali e meccanici Shimpo e con quasi tutti i dinamometri sul mercato; adatti a prove su fili, molle, plastica, carta, cordami, tubi, vetro e compositi. Piastra di montaggio inferiore per attacchi standard e personalizzati, luce regolabile, movimento a ingranaggi di precisione, design modulare e compatto, costruzione interamente in acciaio, misuratore di lunghezza digitale opzionale per prove di deformazione (ad esempio rigidezza di molle).
FGS-50S: portata 22 kg (50 lb), corsa 50 mm, luce verticale 40, 70 o 100 mm, peso 10 kg.
Applicazioni tipiche
- Prove di trazione e compressione su banco
- Rigidezza di molle
Accessori e ricambi compatibili
- FGS-LENGTH-L – Misuratore di lunghezza digitale per banchi a leva FGS-100L e FGS-50S Shimpo
- UNI-PLATE – Piastra universale di montaggio per dinamometri su banchi prova Shimpo
- FG-WTG-X100L – Torretta portaterminali per banco prova Shimpo FGS-X100L, fili da 1,1 a 4,6 mm
- FG-M6ATC10U – Morsetto regolabile a denti larghi, filetto M6, apertura 25 mm, 100 kg
- FG-M6FLCH16U – Afferraggio piatto, apertura 16 mm, 50 kg

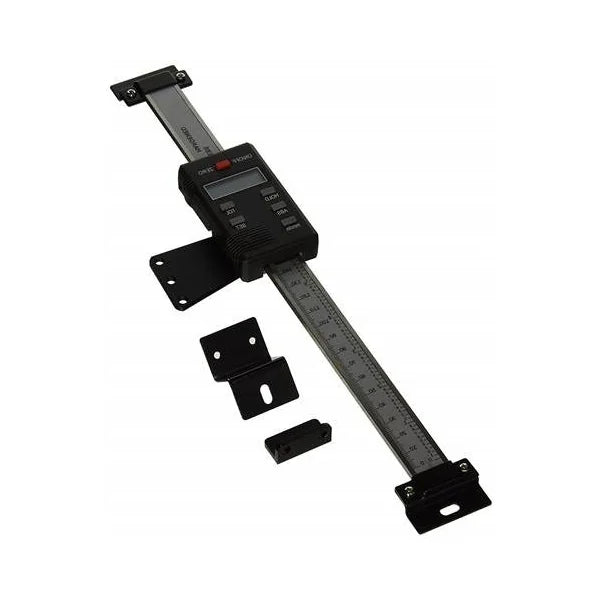

- FGS-200W-DSK – Scala digitale per banco prova Shimpo FGS-200W
- FGS-250W-TFK – Kit telaio di trazione per banco prova Shimpo FGS-250W
- FGS-250W-DSK – Scala digitale per banco prova Shimpo FGS-250W
Documentazione
- Scheda tecnica / dimensioni: fgs 50s dimensioni
- Manuale d'uso: manuale teststand cat24 rev1
- Scheda tecnica / dimensioni: fgs 100l dimensioni
- Catalogo: fgs x100l cat24 rev1
- Scheda tecnica / dimensioni: fgs x100l dimensioni
- Catalogo: fgs 200w cat25 rev2
- Scheda tecnica / dimensioni: fgs 200w dimensional drawing
- Catalogo: fgs 250w cat24 rev1
Prezzo e disponibilità
I modelli senza prezzo esposto vengono proposti con configurazione definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando applicazione e campo di misura.
Aiuto nella scelta: serie Banchi manuali
Banco prova manuale a leva Shimpo FGS-50S per dinamometri, portata 22 kg (50 lb), corsa 50 mm, struttura in acciaio.
Modelli disponibili: FGS-50S, FGS-100L, FGS-X100L, FGS-200W, FGS-200W-EX, FGS-250W, FGS-1000H. La portata va scelta in modo che la forza da misurare cada tra il 20 e l'80% del fondo scala: così si sfrutta al meglio l'accuratezza dello strumento e si evitano sovraccarichi.
Orientamento tra le serie: FG-3000 e FG-7000 sono i dinamometri digitali compatti (il FG-7000 aggiunge uscite dati e memoria); FGE-XY e FGV-XY hanno display reversibile per lettura in trazione e compressione (FGV con uscite USB/RS-232); FG-3000R e FG-7000L usano celle di carico esterne per grandi portate; MF e MFD sono i dinamometri meccanici senza batteria; i kit PT aggiungono gli accessori per ergonomia e fisioterapia.
Applicazioni tipiche:
- Prove di trazione e compressione su banco
- Rigidezza di molle
In caso di dubbio contattateci: il nostro supporto tecnico Vi indica il modello e la portata adatti alla Vostra applicazione.
Integrazione e programmazione
I dinamometri della serie Banchi manuali si usano a mano o montati su un banco prova Shimpo FGS (manuale o motorizzato) tramite la piastra di fissaggio; gli afferraggi con filetto M4, M6 o M10 si avvitano direttamente sull'asta di misura.
I modelli con uscita dati (USB, RS-232, analogica secondo il modello) trasferiscono le letture a PC con il software Shimpo per grafici forza/tempo, statistiche e rapporti di prova; i modelli con memoria registrano i picchi per lo scarico successivo. I dinamometri meccanici MF/MFD sono a lettura diretta su quadrante con indice di picco.
Il nostro team tecnico Vi supporta nella scelta di banco, afferraggi e software e nell'integrazione nei Vostri piani di controllo.
Calibrazione e riparazione
Ogni dinamometro Shimpo è tarato in fabbrica; su richiesta forniamo il certificato di taratura con riferibilità. La verifica periodica (consigliata annuale, o secondo il Vostro sistema qualità) si esegue con masse campione o cella di riferimento su tutta la portata, in trazione e in compressione.
Evitate sovraccarichi oltre il fondo scala e urti sull'asta di misura: sono la prima causa di deriva della cella di carico.
Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato, la verifica periodica e le riparazioni degli strumenti Shimpo. Contattateci indicando modello e numero di serie.
