Prodotto disponibile su richiesta

Questo prodotto ha un prezzo personalizzato. Compila il modulo per ricevere un preventivo dedicato.

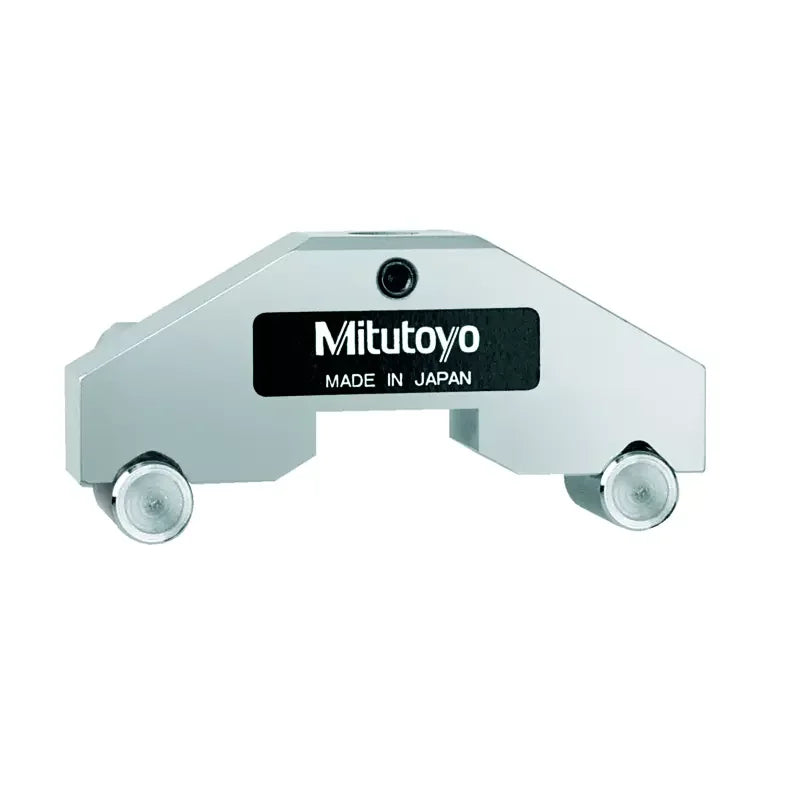

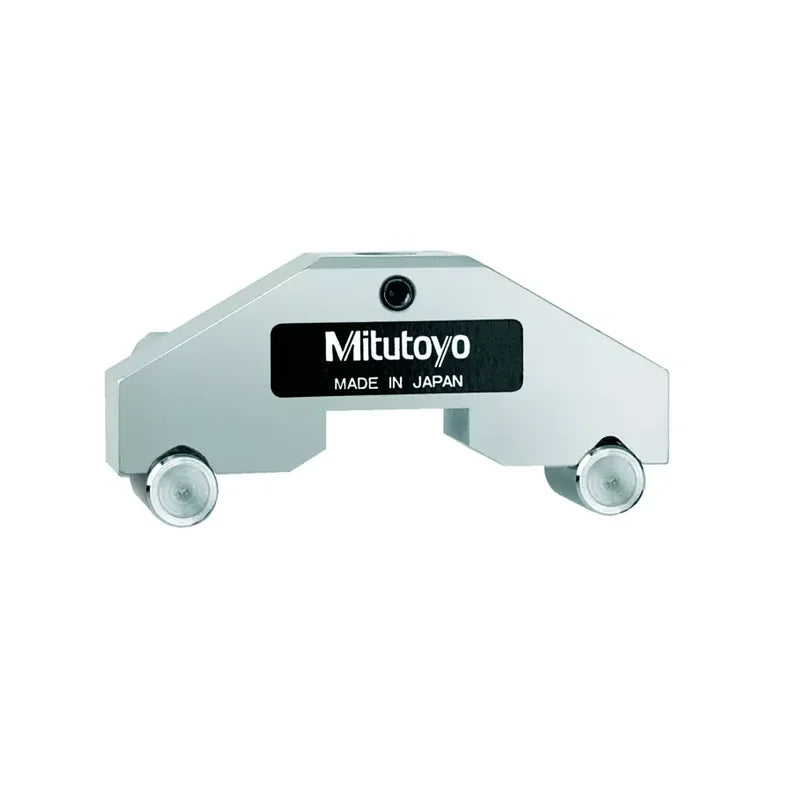

Stai richiedendo un preventivo per: Arco di misura, R esterni = 45–140 mm - R interni = 65–100 mm – Mitutoyo 21FAJ395
SKU: 21FAJ395
Produttore: MITUTOYO

Informazioni di prodotto e di utilizzo

Arco di misura / R esterni = 45 - 140 mm - R interni = 65 - 100 mm. Accessorio indicato nel catalogo Mitutoyo per: Comparatori ABSOLUTE Digimatic ID-C con funzione di calcolo.

Descrizione

È un accessorio opzionale per il calcolo dei comparatori Absolute Digimatic ID-C. Le piastre angolari e la base a rulli, insieme al calcolo ID-C, possono essere utilizzate per varie applicazioni, come la misura di raggi di dimensioni maggiori.

Dati tecnici

Raggio esterno: 45-140 mm/interno: 65-100 mm
Note La precisione di una misurazione con la base/piastra di misura dipende dalla dimensione del raggio da misurare e dall'errore di forma del pezzo
Codice Mitutoyo 21FAJ395

Compatibile con

  • 543-340B-10 – Comparatore ABSOLUTE Digimatic ID-C con funzione di calcolo Mitutoyo 543-340B-10, corsa 12,7 mm, risoluzione 0,001 mm, fondello piatto
  • 543-590B-10 – Comparatore ABSOLUTE Digimatic ID-C con funzione di calcolo Mitutoyo 543-590B-10, corsa 25,4 mm, risoluzione 0,001 mm, fondello piatto
  • 543-595B-10 – Comparatore ABSOLUTE Digimatic ID-C con funzione di calcolo Mitutoyo 543-595B-10, corsa 50,8 mm, risoluzione 0,001 mm, fondello piatto

Documentazione

Prezzo e disponibilità

I modelli senza prezzo esposto vengono proposti con configurazione definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando applicazione e campo di misura.

Aiuto nella scelta: Accessori per comparatori digitali

Arco di misura / R esterni = 45 - 140 mm - R interni = 65 - 100 mm. Accessorio indicato nel catalogo Mitutoyo per: Comparatori ABSOLUTE Digimatic ID-C con funzione di calcolo.

Scegliete il comparatore in base a corsa (12,7 o 25,4 mm) e risoluzione (0,01 o 0,001 mm): ID-S e ID-SX per il controllo di routine, ID-C per le funzioni avanzate (tolleranze GO/NG, Max/Min/TIR, calcolo), ID-F con display grande e retroilluminato, ID-H ad alta precisione (0,0005 mm), ID-N/ID-B per applicazioni compatte. Verificate il tipo di dorso (piatto o con orecchio) e il gambo Ø8 mm per il fissaggio su stativi e attrezzature.

In caso di dubbio contattateci: il nostro supporto tecnico Vi indica modello, campo di misura e accessori adatti alla Vostra applicazione.

Integrazione e programmazione

Questo modello è senza uscita dati: la lettura avviene sul display. Se dovete registrare le misure su PC scegliete la versione "con uscita dati" della stessa serie, collegabile via cavo Digimatic o U-WAVE.

Per l'integrazione in postazioni di collaudo, attrezzature di misura o software SPC il nostro team tecnico Vi supporta nella scelta di cavi, ricevitori e software.

Calibrazione e riparazione

Lo strumento è fornito con certificato di ispezione Mitutoyo. Per i sistemi qualità ISO 9001 / IATF è consigliata la taratura periodica (tipicamente annuale) con certificato riferibile; RODER la gestisce tramite laboratori accreditati. Controllate periodicamente la scorrevolezza dello stelo e la ripetibilità su un blocchetto; evitate urti sul tastatore.

Assistenza: RODER S.r.l. – divisione INNOVACHECK gestisce in Italia la taratura con certificato (anche ACCREDIA tramite laboratori partner), la verifica periodica e le riparazioni degli strumenti Mitutoyo. Contattateci indicando modello e numero di serie.
