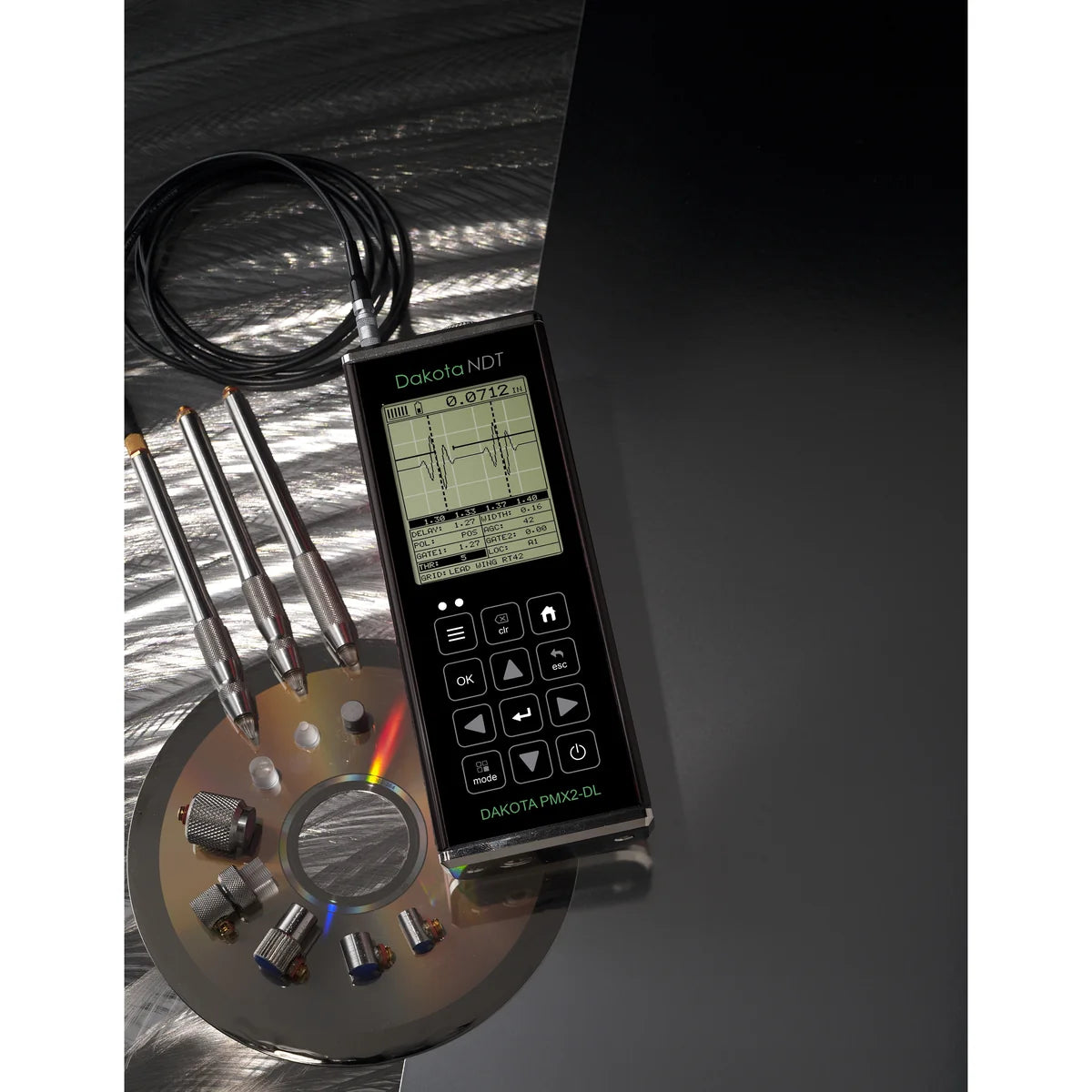

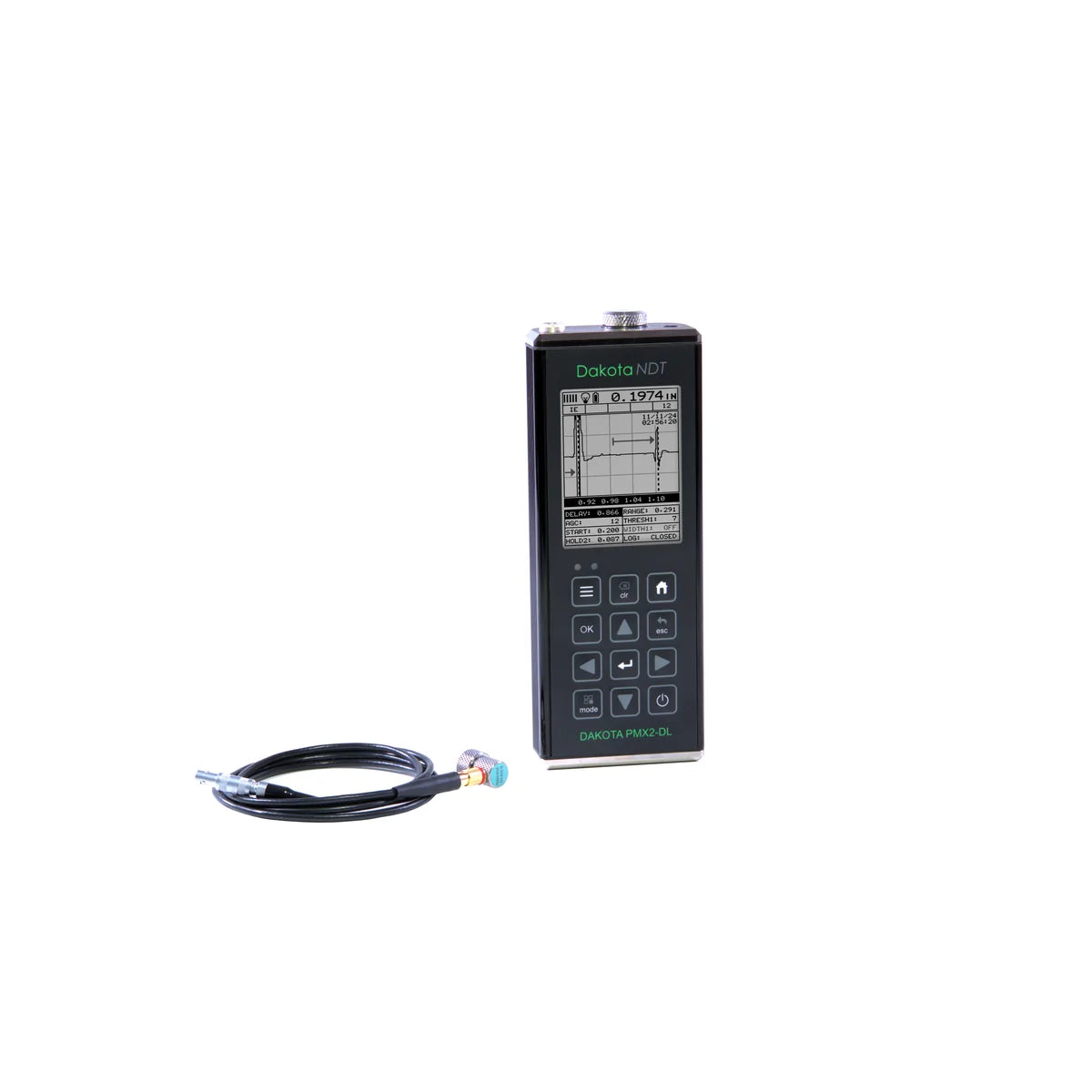

Spessimetro a ultrasuoni Dakota PMX2-DL – multimodo di precisione con A-scan e B-scan

Spessimetro a ultrasuoni multimodo Dakota NDT con display a scala di grigi, per trasduttori a contatto singolo, con linea di ritardo e a penna da 1 a 25 MHz. Misura da spessori sottili di plastica fino a 9,14 m in impulso-eco, con modalità eco-eco, eco-eco verificata e interfaccia-eco.

Caratteristiche principali

• Visualizzazioni A-Scan (rettificata, RF), B-Scan e Large Digits per misure di precisione
• Cinque modalità: P-E, E-E, E-EV con sonde a contatto; I- E, I-E-E con linea di ritardo e pencil
• Pulser regolabile 100/150/200 V con larghezza d'impulso spike/thin/wide
• Guadagno 110 dB manuale o AGC; TDG con inizio e pendenza variabili; smorzamento selezionabile
• Sonde singolo elemento a contatto, linea di ritardo e pencil da 1 a 25 MHz; 3 gate
• 64 setup personalizzati; allarmi min/max; Scan Mode a 250 letture/s
• Memoria 4 GB, USB-C, software Windows®; garanzia limitata 2 anni

Descrizione

Il PMX2-DL è uno spessimetro a ultrasuoni multimodo di Dakota NDT basato su elettronica DSP/FPGA a 100 MHz. Lavora con trasduttori a contatto singolo, con linea di ritardo e a penna da 1 a 25 MHz con connettore LEMO 00.

Modalità di misura: a contatto impulso-eco (P-E), eco-eco (E-E) ed eco-eco verificata (E-EV); con linea di ritardo o trasduttori a penna interfaccia-eco (I-E) e interfaccia-eco-eco (I-E-E). Campi di misura: P-E da 1 mm a 9,14 m; E-E da 2,54 a 914,4 mm; E-EV da 2,54 a 152,4 mm (valori riferiti all'acciaio); I-E su acciaio da 1,27 a 25,4 mm e su plastiche da 0,127 mm; I-E-E da 0,152 a 12,7 mm. Risoluzione 0,01 mm (0,001 pollici), campo di velocità del suono da 309,88 a 18.542 m/s.

Generatore di impulsi regolabile a 100, 150 o 200 V, frequenza di ripetizione fino a 250 Hz, larghezza d'impulso spike, sottile o larga, smorzamento 35, 50, 75, 300, 600 o 1500 ohm. Guadagno 110 dB manuale o automatico (AGC), TDG con inizio e pendenza variabili, tre gate e allarmi. Modalità scansione a 250 letture al secondo.

Display 1/8 VGA in scala di grigi da 240 x 160 pixel con retroilluminazione EL. Memoria da 4 Gb con registri a griglia e sequenziali, 64 configurazioni memorizzabili e acquisizione schermate in formato .tif. Porta USB-C e software per PC Windows.

Alimentazione con tre pile AA: circa 35 ore con alcaline o NiMH, 10 ore con NiCd. Dimensioni 63,5 x 165 x 31,5 mm, peso 13,5 once (circa 383 g), tastiera a dodici tasti, temperatura di esercizio da -10 a 60 °C.

Dati tecnici

Dotazione

Strumento PMX2-DL · Accoppiante ultrasuoni · Manuale · Certificato di calibrazione · Batterie AA · Valigetta di trasporto in plastica · Sonda: NON inclusa – da scegliere e ordinare a parte tra quelle elencate in questa scheda. pagina prodotto dakotandt.com "PMX Precision Thickness Gauges".

Sonde compatibili

• T-402-5507 – Sonda singolo elemento a linea di ritardo Standard, 15 MHz, Ø 1/4", connettore Microdot, uscita laterale
• T-402-6507 – Sonda singolo elemento a linea di ritardo Standard, 20 MHz, Ø 1/4", connettore Microdot, uscita laterale
• T-481-4507 – Sonda singolo elemento pencil, punta 1/16", 10 MHz, Ø 3/16", connettore Microdot, uscita superiore
• T-581-5507 – Sonda singolo elemento pencil, punta 1/16", 15 MHz, Ø 3/16", connettore Microdot, uscita superiore
• T-681-4507 – Sonda singolo elemento pencil a 90°, 10 MHz, Ø 3/16", connettore Microdot, uscita laterale
• T-4033-1855 – Sonda singolo elemento a contatto Finger Tip, 2.25 MHz, Ø 3/8", connettore Microdot, uscita laterale
• T-4023-1855 – Sonda singolo elemento a contatto Finger Tip, 2.25 MHz, Ø 1/4", connettore Microdot, uscita laterale
• T-4043-1855 – Sonda singolo elemento a contatto Finger Tip, 2.25 MHz, Ø 1/2", connettore Microdot, uscita laterale
• T-4023-2855 – Sonda singolo elemento a contatto Finger Tip, 5 MHz, Ø 1/4", connettore Microdot, uscita laterale
• T-4033-2855 – Sonda singolo elemento a contatto Finger Tip, 5 MHz, Ø 3/8", connettore Microdot, uscita laterale
• T-4043-2855 – Sonda singolo elemento a contatto Finger Tip, 5 MHz, Ø 1/2", connettore Microdot, uscita laterale
• T-4023-4855 – Sonda singolo elemento a contatto Finger Tip, 10 MHz, Ø 1/4", connettore Microdot, uscita laterale
• T-4033-4855 – Sonda singolo elemento a contatto Finger Tip, 10 MHz, Ø 3/8", connettore Microdot, uscita laterale
• T-5903-2875 – Sonda singolo elemento a contatto Finger Tip Slim Line (non magnetica), 5 MHz, Ø 1/8", connettore Microdot, uscita superiore
• T-5903-4875 – Sonda singolo elemento a contatto Finger Tip Slim Line, 10 MHz, Ø 1/8", connettore Microdot, uscita superiore

Linee di ritardo compatibili

• F-000-7102 – Linea di ritardo Standard, 1/4" x 3/8" L, acrilico
• F-000-7103 – Linea di ritardo Standard, 1/4" x 1/2" L, acrilico
• X-132-0000 – Linea di ritardo conica, 1/8", acrilico
• X-532-0000 – Linea di ritardo conica, 3/16", acrilico
• X-633-0000 – Linea di ritardo Standard, 1/4", grafite
• X-533-0000 – Linea di ritardo conica, 3/16", grafite
• X-152-0000 – Linea di ritardo per sonda pencil, 1/16" x 0.45 L, acrilico
• X-752-0000 – Linea di ritardo per sonda pencil, 1/8" x 0.45 L, acrilico

Cavi sonda compatibili

• N-104-0020 – Cavo sonda 1,2 m singolo Lemo 00 – Microdot
• N-110-0020 – Cavo sonda 3 m singolo Lemo – Microdot
• N-120-0020 – Cavo sonda 6 m singolo Lemo – Microdot

Accoppiante compatibili

• GEL-ACC-EXT – Gel accoppiante blu anticorrosione, conforme RCCM. Range di temperatura esteso -20 / 120 °C. Confezione 500 ml
• PST-ACC-MHT – Pasta speciale per accoppiamento ultrasonico media temperatura -30 / +300 °C. Non infiammabile e non produce fumi. Conforme RCCM. Confezione 170 g
• PST-ACC-UHT – Pasta speciale per accoppiamento ultrasonico altissima temperatura +100 / 520 °C. Non infiammabile e non produce fumi. Conforme RCCM. Confezione 200 g

Blocchi di calibrazione compatibili

• X-000-0001 – Blocco di calibrazione a 5 gradini 0,1"–0,5", acciaio 4340
• X-000-0002 – Blocco di calibrazione a 4 gradini 0,25"–1,0", acciaio 4340
• X-000-0022 – Blocco di calibrazione a 5 gradini 2,5–12,5 mm, acciaio 1018
• X-000-0021 – Blocco di calibrazione a 4 gradini 6,25–25 mm, acciaio 1018
• X-000-0005 – Custodia per blocco di calibrazione

Accessori / ricambi compatibili

• F-149-0001 – Custodia strumento in nylon (serie MX, PMX, CMX, MVX, PVX, MMX, FX71, BT1 / MINI-MAX)
• A-149-6002 – Custodia strumento in gomma (serie MX, PMX, CMX, MVX, PVX, MMX, FX71, BT1- DL v2.0)
• A-100-6003 – Valigetta di trasporto in plastica (serie MX, PMX, CMX, MVX, PVX, MMX, FX71, BT1)
• N-003-0330 – Cavo dati USB-C / USB-A 0,9 m (strumenti V2.0)
• F-000-7000 – Portasonda a campana caricato a molla (V-Block) – sonde pencil, solo modelli con uscita cavo superiore

Le sonde non sono incluse nello strumento e vanno ordinate a parte.

Prezzo e disponibilità

Gli strumenti Dakota NDT vengono proposti con configurazione (strumento + sonda + accessori) definita insieme al nostro supporto tecnico: contattateci per un preventivo indicando materiale, spessori e condizioni di misura.
